Как изготовить самодельный станок для плетения сетки-рабицы

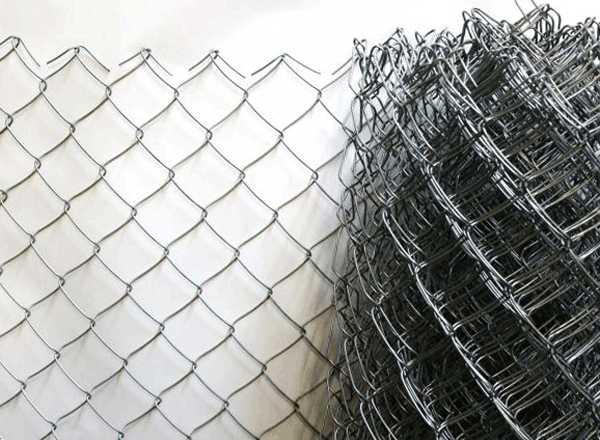

Сетка рабица самый лучший материал для ограждения. Изготовление такого материала не слишком сложное, а вот кладочную сетку необходимо будет сваривать из – за этого считается не таким уж и простым в изготовлении.

Функциональность станка

Для того чтоб начать делать сетку рабицу необходимо в начале сделать станок для сплетения этой самой сетки. Станки  бывают автоматы и полуавтоматы.

Самое основное преимущество такой сетки – это что, она делают без сварки. Если надо сделать что то дома из такой сетки то это в любом случае не большой обьем, что очень сильно упрощает задачу.  И все таки как же делается станок, для производства сетки рабицы.

Станок отвечает за формирование спирали и проволоки. Надо сделать такой механизм, чтоб он натягивал проволоку закручивая ее. Если спираль будет сильно вкручиваться, то она не позволит ее вплести в полотно.

Из – за этого может появится брак самого изделия. При производстве проволока постоянно трется о о деталь станка. Производительный станок для сетки необходимо смазывать во избежание такого действия.

Что понадобиться чтоб изготовить станок

Что производить самостоятельно сетку рабицу, надо будет запастись такими инструментами.

  • кусок трубы;
  • напильник;
  • пластина;
  • наждачка;
  • металлические кусочки;
  • мел и веревка;
  • обоймы от подшипников;
  • уголки из металла;
  • болгарка;
  • аппарат для сварки;
  • ролики.

Основные узлы станка

У станка есть основной узел, который состоит из втулки и ножа. Это надо для того чтоб в сетке рабицы можно было определить размер ячейки.

Чтоб изготавливать хорошие узлы, лучше всего выбрать прочный материал, который будет гарантировать надежность. А вот сетку кладочную можно сделать и без плетения.

Простой станок для изготовления сетки рабица своими руками

Во время вращения ножа, будет получаться виток того размера какого надо заказчику.  А из – за шнека будет регулироваться расстояние между витками.  Пластина – это плоская полоса из стали, на конце пластины отверстие для того чтоб закрепить вращение рукоятки.

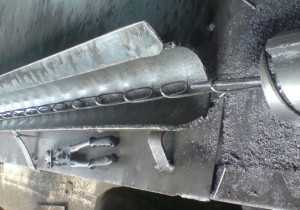

Шнек изготавливают из каленой стали со спиралевидной прорезью. Чтоб получился паз веревку в виде спирали и намотайте на трубу. При помощи болгарки делают пазы.

Берем напильник и обрабатываем покрывающий слой. Далее шлифуем с помощью наждачки. Труда в длину должна делать три витка. Если самостоятельно сделать не можете, то просто купите уже готовую втулку.

Уголки вырезаем по длине трубы. А потом все вместе привариваем по обе стороны, далее нам надо закрепить эту конструкцию с отверстиями. Которая будет производит фиксирующее действие.

Установка станка должна производится таким образом, что рукоятка должна свободно вращаться. И при изготовлении стоит проследить за проволокой, чтоб она не путалась.  Или можно просто проволоку положить на трубу и на конец проволоки зацепить тяжесть.  А конец проводим сквозь ролики.

Важно: Установили станок, теперь необходимо его покрасить кистью, так как она позволит краске проникать полностью.

При изготовлении станка самостоятельно, надо подойти к этому делу ответственно. И иметь в наличии все необходимые материалы и инструменты.

При отсутствии какого — то из них. Может получится деформированная сетка рабица.

www.asusfone.ru

Изготовление сетки рабицы своими руками

Изготовление сетки рабицы в домашних условиях. Самодельный станок для изготовления сетки рабицы: фото, видео.

Сетку рабицу можно изготовить в домашних условиях с помощью простого самодельного станка и металлической проволоки.

В продаже имеются недорогие ручные станки, но такой станок можно изготовить самостоятельно, конструкция у него не сложная.

Ручной станок для изготовления сетки рабицы.

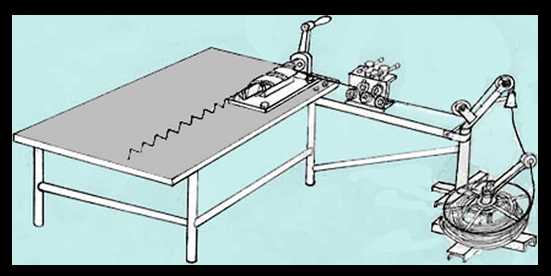

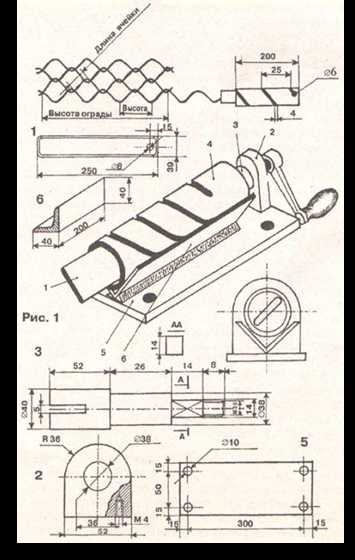

Схема самодельного станка для сетки рабицы.

Ручной станок для рабицы состоит из таких деталей:

  • Основание.
  • Шнек — труба со сквозным пазом в виде спирали.

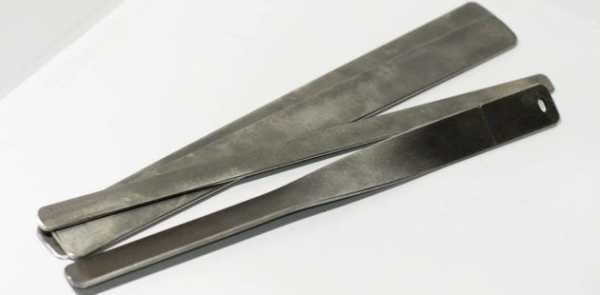

  • Нож – пластина для накрутки витков.
  • Вал с рукояткой.
  • Механизм с роликами для натяжки проволоки.

Основные детали станка – шнек и нож пластина с их помощью и завивается проволока в пружину. Размер ножа соответствует размеру витков проволоки, а шнек делает расстояние между витками – шаг.

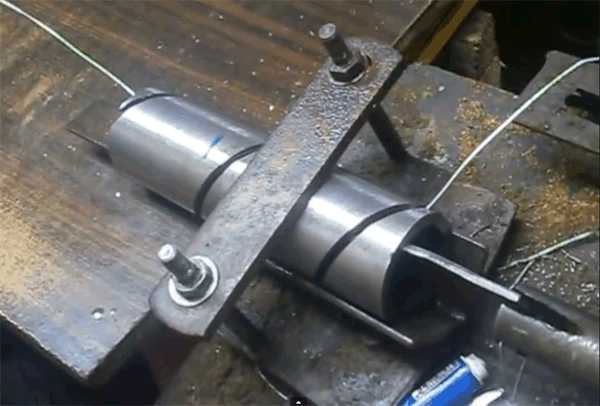

Шнек изготовляется из стальной трубы, на которой с помощью токарного станка вырезается сквозная прорезь в виде спирали.

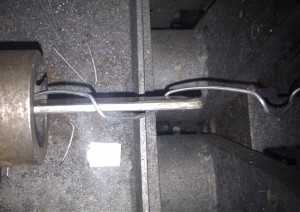

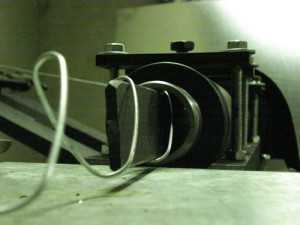

Нож пластина крепится к валу с рукояткой для врашения, если проволока для вязания сетки будет использоваться мягкая, то используется плоский нож, если жёсткая, то нож нужно выгнуть вокруг своёй оси, чем жёстче проволока, тем больше угол изгиба.

Проволока на станок подаётся под натяжкой через систему роликов.

Для изготовления рабицы можно использовать обычную стальную проволоку, с оцинкованным или полимерным покрытием. Сетка из стальной проволоки без покрытия под воздействием атмосферных осадков начнёт быстро ржаветь, поэтому её нужно сразу красить краской. Практичней использовать уже оцинкованную проволоку, она хоть и дороже, но не требует дополнительной обработки краской. Проволока с полимерным покрытием также применяется для изготовления сетки, но имеет сравнительно высокую стоимость.

Изготовление сетки рабицы своими руками.

Технология изготовления сетки рабицы довольно проста, станок крептся к столу, моток с проволокой укладывается возле станка, конец проволоки проводится через натяжные ролики и вставляется в механизм навивки.

Ручкой вращаем механизм, на выходе шнека получается уже изогнутая проволока. Прокручиваем механизм до тех пор пока не получим нужную длину заготовки сетки, отрезаем проволоку кусачками.

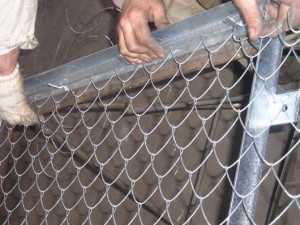

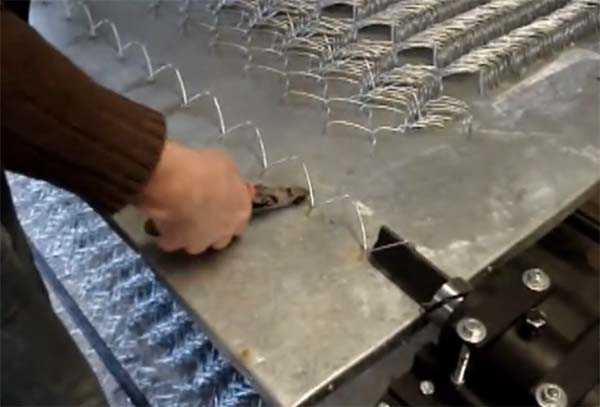

Далее кусок проволоки из станка вставляем в петлю предыдущей заготовки. Вращаем рукоять станка, новая заготовка вкручивается в петли предыдущей заготовки, опять отрезаем заготовку. Продолжаем наращивать полотно сетки таким способом до нужной длины.

По мере наращивания заготовок из проволоки получается полотно из сетки, необходимой длинны. Концы проволоки на сетке по краям нужно загнуть пассатижами.

С помощью такого самодельного станка можно изготовить сетку рабицу для ограждения приусадебного участка, изготовления вольеров для птицы, домашних животных, можно изготовлять сетку на продажу под заказ. Станок можно усовершенствовать, подключить электродвигатель и производительность будет намного выше.

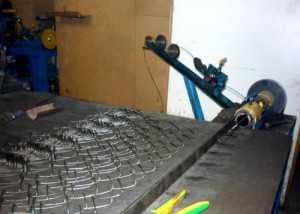

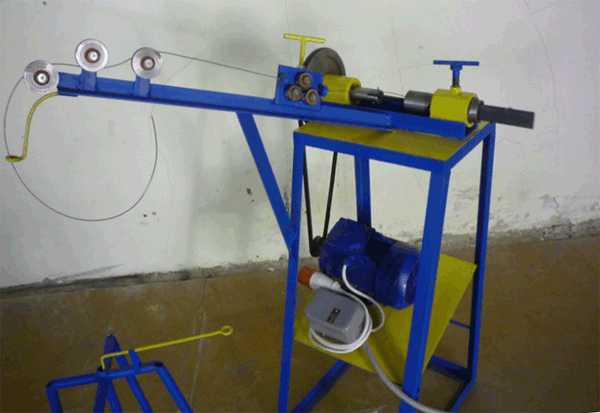

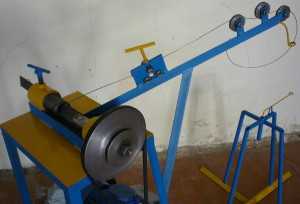

На фото станок работающий по такому принципу, но оборудованный электродвигателем.

Советы начинающим вязальщикам рабицы.

Изготовление сетки рабицы, самодельный станок видео.

sam-stroitel.com

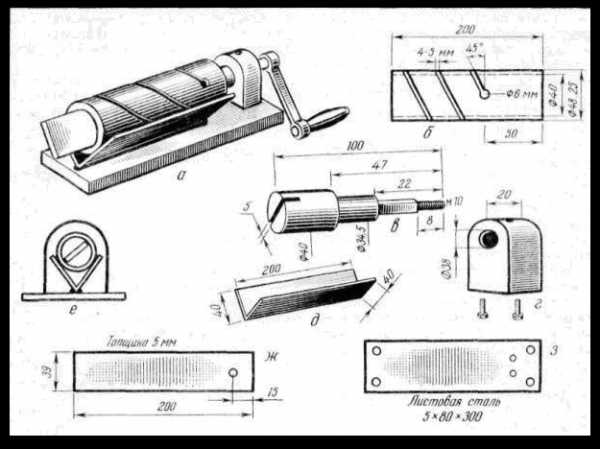

Станок для изготовления сетки рабицы своими руками – схема

Производство сетки рабицы – это самый простой бизнес для домашних условий. Данная бизнес идея требует небольших вложений финансовых средств. Организовать прибыльное производство сетки рабицы в домашних условиях можно с помощью оборудования сделанного своими руками (ниже описаны чертежи). Со временем можно приобрести готовые автоматические станки. Технология производства ода из самых простых. Начинайте заниматься собственным производством в три шага:

  1. Приобрести проволоку.
  2. С помощью станка выплести рулон рабицы.
  3. Продать продукт по рыночной стоимости.

Рентабельность бизнеса от 70%. Сетка рабица относится к строительным материалам, а значит, обладает сезонностью активных продаж (6 месяцев) и постоянным спросом. Заменить ее в хозяйстве более дешевым материалом для ограждений – невозможно. Рассмотрим более детально все этапы организации самого простого домашнего бизнеса.

Ручной станок для плетения сетки рабицы своими руками

Делаем станок для сетки рабицы своими руками. Чтобы понять принцип работы навивочных станков сначала проанализируем конструктивные особенности готового изделия.

Как сделать сетку рабицу своими руками в домашних условиях? Сетка рабица представляет собой цепочку пружин. Каждая отдельная строчка сетке рабице имеет форму овальной пружины, если смотреть на нее сверху (с торцевой стороны). В процессе формирования пружины из проволоки одновременно происходит вторая операция вплетения ее в предыдущую пружину. Таким образом, плетется целое полотно. Такой простой принцип действия станка при производстве, позволяет изготавливать сетку рабицу высокого качества в домашних условиях. Единственным ограничением является производительность, которая находится на удовлетворительном уровне.

Для формирования овальных пружин из проволоки необходимо изготовить навивочную основу из прочной стали. А также винтовую гильзу, которая задает одинаковый шаг витков. Вместе эти две детали образуют спиральное навивочное устройство являющиеся основой принципа действия станка. Навивочную планку изготовить довольно легко, как показано на рисунке Рис3. А гильза представляет собой более сложную деталь. Ее следует изготовить из металлической трубы с внешним диаметром 55мм. Вдоль всей трубы необходимо выточить на токарном станке спиралевидный паз под углом 45 градусов. Шаг паза 72мм. ширина канала в пазе 7мм. Теперь следует правильно соединить эти две детали, помещая навивочную основу внутрь гильзы со спиральным каналом. Чтобы планка свободно вращалась внутри гильзы необходимо точно сопоставить их центры осей. Добиться решения данной задачи поможет изготовление подставки и стойки. Гильза соединяется с подставкой сварочным швом. А планка со стойкой соединена шарнирно, как показано на рисунке. К шарниру подключена ручка или шкив для пасовой передачи от электродвигателя.

Станок закрепляется на столе так, чтобы длина стола была не короче длины витков. Вращая навивочную основу (планку) на нее наматывается проволока с правильными изгибами и шагом витка, который обеспечивает спиралевидный канал в гильзе. Проволока перемещается вдоль планки и вращаясь вплетается в предыдущий виток. После достижения определенной длины откусывается ножницами для метала. Далее процесс циклически повторяется, пока не образуется полотно необходимой длины рулона.

Чтобы изготовить данное устройство не нужны чертежи достаточно посмотреть на схематическое представления принципа действия. А размеры узлов зависят от желаемых размеров ячеек в готовой продукции.

Спрос на сетку рабицу

Сетка рабица всегда востребована на рынке строительных материалов. Конечно ее спрос чувствительный к сезонности. Но в период с апреля по октябрь сбыт сетки рыбицы отличается хорошей стабильностью. По маркетинговым анализам строительных материалов, сетку рабицу в 85% случаях покупают для сооружения различных видов ограждения. Например:

  • ограждение на строительных объектах и дачных участках;
  • возведение вольеров для сельскохозяйственных видов птиц и животных;
  • изготовление сапеток для хранения сена и некоторых видов кормов или дров.

10% потребностей относятся к строительству. Например:

  • армирование для штукатурных работ;
  • защита трубопроводов;
  • укрепление рельефных уклонов.

Остальные 5% используют в других менее популярных целях.

Цена сетки формируется в зависимости от определенных условий:

  1. Конструктивной особенности: диаметр сечения проволоки; размер и форма ячеек.
  2. Тип расходных материалов: оцинкованный металл; нержавейка; алюминий; с полимерным покрытием; обычный низкоуглеродистый металл.
  3. Размер рулона (длина высота).

Выше описанные факторы ценообразования определяют ассортимент производимой продукции. Например, сеткой рабицей с полимерным покрытием сегодня легко привлечь покупателей. Шире ассортимент = больше продаж.

Рентабельность производства сетки рабицы

Рентабельность домашнего бизнеса по производству сетки рабицы на привлекательном уровне для инвестирования. Розничная стоимость стандартного рулона рабицы (10 x 1,5 м.) из толщенной оцинкованной проволоки 1,6 мм и сечением ячеек 55x 55мм составляет 17$. 1 кг оцинкованной проволоки 1,6 в закупке обойдется 1$. Ее расход на производство следует вычислять по следующей формуле: (13,40 * D2)/A = Xкг/1м2. Значение показателей:

  • 13,40 кг/мм – константа;
  • D – диаметр проволоки в мм;
  • А – диаметр ячейки в мм;
  • X – кг в 1 м2 полотна.

То есть: (13,40*1,6?) /55 = 0,62 кг. В рулоне у нас 15м2, а значит 0,62 * 15 = 9,3$ – себестоимость 1-го рулона. Теперь не сложно посчитать прибыль 17$ — 9,3 = 7,7$ с одного стандартного рулона оцинкованной сетки.

Преимущества производства сетки рабицы в домашних условиях

Данная бизнес-идея идеально подходит для организации домашнего производства благодаря целому ряду причин. Бизнес с небольшими вложениями определен следующими факторами:

  • Станок обладает не сложной конструкцией и можно изготовить своими руками.
  • Стоимость расходных материалов (проволоки, смазки) также весьма доступна для реализации первых продаж. Дальше бизнес следует развивать, инвестируя в него заработанные средства.
  • Не требуется больших площадей при организации производства. Сетка сматывается в рулоны и не занимает много места.
  • Средняя производительность. Это редкая степень производительности для домашнего бизнеса. За 1 час новичку под силу произвести 2 стандартных рулона рабицы.

Также следует отметить, что при таких комфортных условиях для создания бизнеса его рентабельность сохраняется на неплохом уровне. На рынке строительных материалов можно встретить пластиковую сетку рыбицу. Но пластик не составит большую конкуренцию металлическому ограждению. Ведь в 85% случаях ее используют для ограждений. В то время как пластиковая сетка рабица обладает своими недостатками для оградительного предназначения:

  • более высокая стоимость;
  • низкая прочность;
  • нулевая пожароустойчивость;
  • выгорает на солнце.

Кроме того сетка с полимерным покрытием не уступит многим преимуществам материала пластика. Организация домашнего производства сетки рабицы на самодельном станке, который можно сделать своими руками по чертежам.

Как украсить сетку рабицу своими руками фото

А на десерт несколько оригинальных решений для украшения заборов из сетки. Посмотрите как оригинально можно украсить сетку с помощью: цветной полипропиленовой ленты, закрашенных пластиковых бутылок и коробочек с киндер сюрприза:

Сетку рабицу можно так же использовать в ландшафтном дизайне:

Сферы применения таких сеток значительно выше чем может показаться на первый взгляд. Соответственно данный факт имеет прямое влияние на востребованность товара на строительном рынке.

businessideas.com.ua

Как изготовить сетку рабицу самим в домашних условиях

Домашнее изготовление сетки рабицы актуально как в коммерческих целях, так и в личных. Изготовить ее вручную для домашнего хозяйства целесообразно для создания клеток для кроликов и разнообразных вольеров. Если же вам необходимы большие объемы, лучше все-таки заказать готовую сетку ПВХ.

Чтобы сделать сетку рабицу в домашних условиях, есть два ключевых метода: с использованием станка и без него. При этом станок можно также создать своими силами, поскольку он является конструктивно несложным механизмом.

Видео: изготовление сетки рабицы в домашних условиях

Как сделать сетку рабицу без использования станка

Изготовить рабицу без специального станка вполне реально, хотя процесс будет достаточно трудоемким. Как материал можно использовать металлическую проволоку или пластик.

Плетение сетки рабицы из проволоки подразумевает четкий алгоритм действий:

  • Подбираем инструмент, которым будем придавать точные изгибы проволоке.
  • Подбирает широкую деревянную доску, длина которой равна ширине будущей продукции.
  • В доску вбиваем гвозди, соблюдая шахматный порядок. Помните, что от расстояние между гвоздями зависит размер ячеек.
  • Нарезаем одинаковые по длине прутья, используя для этого мягкую проволоку из стали.
  • Надеваем рабочие перчатки.
  • Не спеша огибаем проволок каждый гвоздь.
  • Заготовки соединяются путем вплетения их друг в друга и вращения одного из прутьев вокруг его оси подобно ввинчиванию.

Существует и другой способ плетения без станка. Для него вам понадобятся:

  • Кусачки, которыми будете резать проволоку на равные части.
  • Проволока из алюминия или другого металла, поддающегося деформации.

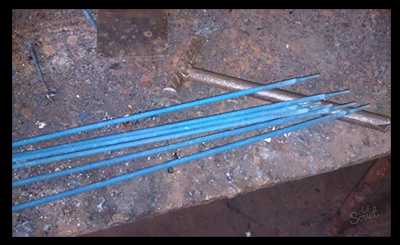

  • Линейки из дерева либо согнутый вдвое электрод.

Далее следуйте инструкции:

  • Возьмите линейку или электрод и плотно обмотайте вокруг проволоку. Витки должны располагаться впритык друг к другу.
  • Проверьте повторно изгибы. Учтите, что ширина линейки задает размеры ячеек в сетке.
  • Снимите проволоку, намотайте второй прут. Обратите внимание: наматывать нужно только в одном направлении.

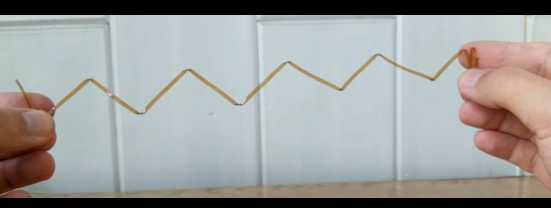

  • Снятые заготовки растяните до равной ширины.

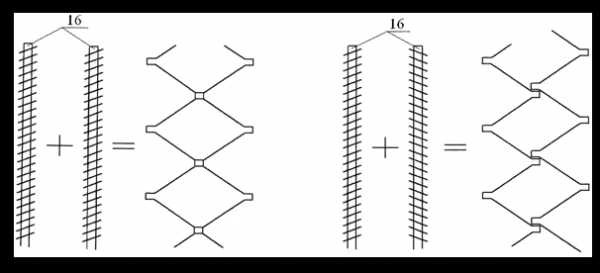

  • Полученные зигзагообразные спирали проденьте друг в друга, совершая вращательные движения.
  • Первые и последние ряду лучше закрепите, во избежание распада сетки.

Возможно изготовление декоративной сетки-рабицы из пластика. Для этого необходимо:

  • Пластиковая лента шириной 3-5 мм или длинная трубочка из пластика небольшого диаметра (2-3 мм). Изготовить такой материал можно из обычной пластиковой бутылки.
  • Спиртовка.
  • Линейка.

Для создания пластиковой рабицы выполните такие действия:

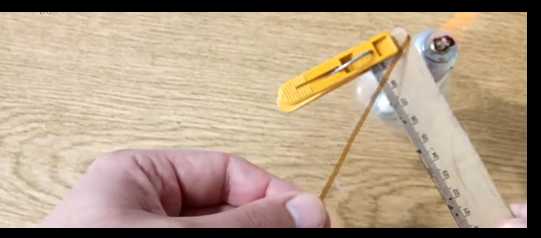

  • Расчертите на линейке квадраты, которые будут служить для ориентировки ленты.
  • Закрепите прищепкой край ленты или трубки на линейке.

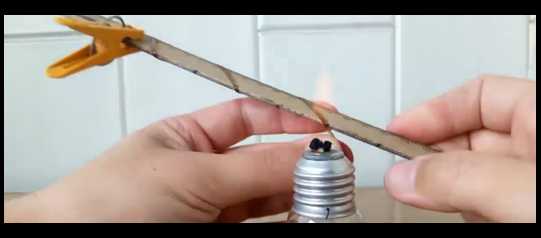

  • Наматывайте материал на линейку, прогревая каждый изгиб над спиртовкой одну секунду.
  • Закрепите край и еще раз проведите заготовкой над пламенем спиртовки.
  • Снимите заготовку.
  • Далее останется вращательными движениями собрать заготовки в сетку и закрепить их на штырях-держателях.

Использование и изготовление самодельного станка

Производство сетки рабицы в домашних условиях с помощью станка значительно проще и быстрее. Покупать такой станок дорого, а вот сделать его самому – гораздо дешевле. Чтобы сделать станок для изготовления сетки рабицы, вам понадобятся:

  1. Кусок трубы.
  2. Металлические отрезки из разных видов металла.
  3. Пластинка.
  4. Подшипниковые обоймы.
  5. Сварочное устройство.
  6. Болгарка.
  7. Ролики.
  8. Уголки из металла.
  9. Напильник.
  10. Мел.
  11. Канат.
  12. Наждачка.

Главнейшей деталью станка является блок навивки. Он состоит из шнека и ножа, которым проволока завивается. От формата этих компонентом зависит размер ячеек. Вращаясь, нож создает витки определенного размера, а шнек задает расстояние между ними (шаг). Плоская полоса из стали выступает в качестве пластины для навивки. На одном ее конце должно быть отверстие под рукоятку.

Шнек представляет собой каленую трубу из стали со спиралевидной прорезью. Для того, чтобы получить такой паз, используйте веревку и мел: приложите канатик, обрисуйте его мелом. Дальше вырезаем прорезь по очерченному рисунку. Пройдитесь по пропилу напильников и окончательно зашлифуйте наждачной бумагой. По длине труба должна быть достаточной, чтобы уложить 3 полных витка. Между ножом и трубой должно быть пространство не больше 1 мм, иначе проволоку будет закусывать. При этом нож должен вращаться абсолютно свободно, а его конец должен выступать из трубы на 1-2 см.

Для легкого скольжения проволоки углы и пазы нужно хорошо закруглить и обработать маслом.

Из металлического уголка нужно вырезать 2 отрезка, по длине равных трубе. Их привариваем к трубе, чтобы она как бы располагалась между ними. Эта конструкция фиксируется на основании путем прикручивания к рабочей поверхности через специальные отверстия. Сам станок ставьте так, чтобы вам было удобно вращать рукоять, параллельно направляя спираль. Ни в коем случае не допускайте спутывание заготовок.

В центр мотка вы можете вставить кусок трубы и прикрепить груз к концу проволоки, проведя конец через натяжные ролики. Это помогает избавиться от кольцевания проволоки. Расстояние между роликами задается с помощью винта.

Перед большим производственным использования станка нужно провести его проверку, пропустив проволоку через устройство. Если получили ровную строку с нужной формой и размером ячеек, значит станок собран правильно.

Видео: ручной станок для сетки рабицы своими руками

Производство сетки рабицы как бизнес

На домашнем производстве рабицы можно сделать неплохой бизнес в силу востребованности продукта. В ней нуждаются:

  • Владельцы дач и садов. Через сетку отлично просматривается участок: если хозяин отлучился к соседям, он все равно контролирует происходящее на его территории. Также продукция необходима как подпорка под живую изгородь.
  • Владельцам животного хозяйства. Рабица используется для клеток и вольеров.
  • Предприятия, использующие такую сетка как забор. Высокая прочность используемой проволоки обеспечивает корректную работу службы охраны.
  • Строительные фирмы.

Бизнес по продаже сетки-рабицы всегда будет прибыльным. К тому же конкуренция в этой сфере небольшая.

Этот бизнес имеет ряд достоинств:

  • Малый стартовый капитал. Закупка материалов доступна людям среднего достатка. Это избавляет от необходимости кредитования в банке и сокращает время на окупаемость.
  • Малые площади производства. На старте бизнеса достаточно помещения размером с обычным гаражом. Для хранения продукции не нужно создавать особые условия.
  • Постепенное наращивание производства и прибыли с приходом новых клиентов.

Наибольший спрос на рабицу устанавливается в апреле-октябре, однако начинать бизнес можно в любое время года. Сам бизнес рентабельный, малозатратный и выгодный, если грамотно подойти к его организации.

terol.by

Сетка-рабица – технология изготовления своими руками + Видео

Сетка-рабица своими руками изготавливается сравнительно просто, нужно лишь освоить основные принципы технологии ее производства в домашних условиях и иметь некоторые навыки выполнения простейших слесарных операций.

1 Зачем нужно изготовление сетки-рабицы своими руками?

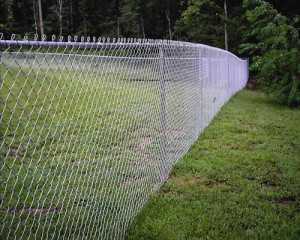

Для загородных участков без преувеличения идеальным вариантом обустройства элегантной и функциональной ограды является рабица. Ее можно установить самостоятельно, она не затеняет сад и огород, как это делают сплошные виды заборов. Да и чисто внешне сеточное ограждение выглядит более воздушно и ярко. При грамотном монтаже такая ограда будет служить несколько десятков лет, не теряя своего первоначального облика. При этом какого-либо ухода за ней обычно не требуется.

Рекомендуем ознакомиться

Также самостоятельное плетение рабицы можно рассматривать и в качестве коммерческой деятельности. Очень высоких прибылей подобное дело не принесет, так как стоимость стальной проволоки, которая требуется для изготовления сетки, достаточно высока. Но если у вас периодически будут заказывать рабицу (допустим, соседи по дачному поселку), неплохой довесок к основной зарплате будет гарантирован. Вы сможете в свободное время делать сетку и продавать ее по доступной цене.

2 Приспособление для изготовления рабицы

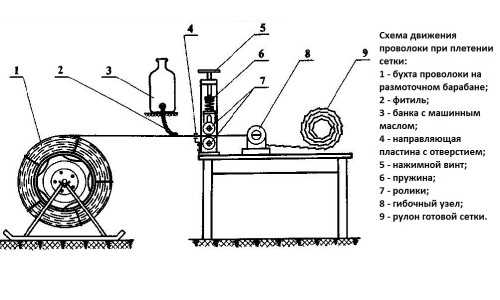

Простейшим устройством, на котором можно изготавливать сетку с наиболее популярными размерами ячейки 80 на 80, 60 на 60 и 45 на 45 миллиметров, является конструкция, состоящая из следующих элементов:

В качестве барабана может выступать обычное хозяйственное ведро. Его нужно будет перевернуть дном вверх и поставить на широкую деревянную доску, зафиксировав каким-либо грузом (тем самым мы убережем его от падения в процессе плетения сеточной продукции).

На этот самодельный подающий механизм мы накрутим проволоку, а затем будем подавать ее на швеллер с установленными на нем роликами (их нужно будет смонтировать три).

Посредством изменения положения среднего ролика вы сможете контролировать усилие, требуемое для натяжения стального материала. Для качественного вращения роликов, установленных на болтах, рекомендуется насадить на них небольшие по толщине (от 1 до 1,5 миллиметров) ограничительные шайбы.

Гибочный станок также делается самостоятельно из стальной толстостенной трубы. В ней вырезают под углом в 45 градусов к оси паз спиралевидной формы (примерно 4–5 миллиметров). Завершением указанного паза (где-то в пяти сантиметрах от окончания трубы) является отверстие круглой формы. Паз необходим для размещения в нем ножа, сделанного из твердого сплава (например, из инструментальной стали).

Трубу следует приварить к прочному уголку из стали, который в свою очередь соединяют с надежным основанием. В процессе сварки уголка и трубы постарайтесь не закрыть паз. Нож в нем будет крепиться либо шпилькой, либо обычным винтом. Регулировку опоры станка без проблем выполняют при помощи шайб.

3 Процесс плетения сетки рабицы

Перед началом производства нужно протереть машинным маслом (брать можно отработанный состав) стальную проволоку, используемую в качестве исходного сырья. Некоторые домашние умельцы упрощают и этот процесс, используя специальный механизм (делают его, конечно же, самостоятельно). Подобный механизм – это просто небольшой коробок с выходным и входным отверстиями (их диаметр должен быть немного больше сечения проволоки). В него наливают смазочный состав, через который и проходит материал перед тем, как он попадет в станок для гибки.

Последовательность изготовления сетки следующая:

  • проволоку на ее конце сгибают в крюк;
  • протягивают получившуюся заготовку сквозь паз и соединяют с ножом в трубе;
  • начинают вращать приспособление (обычно для этого на него устанавливают рычаг, упрощающий выполнение данной операции) до тех пор, пока исходная заготовка не примет форму волны.

Волнообразную проволоку после этого размещают на отрезки требуемой длины и осуществляют ее намотку на перевернутое ведро. Обратите внимание на то, что метр рабицы в виде волны получается из 1,45 метра прямой стальной проволоки. Отдельные кусочки сетки стыкуют друг с другом непосредственно перед процессом ее натяжки. Легче эта процедура пройдет, если крайнюю проволоку вы вывинтите. Затем можно прикладывать торцы сетки один к другому и крепить их вынутой проволокой.

Скрепленную сетку рабицу допускается монтировать непосредственно на строящийся забор (к заранее врытым и надежно закрепленным в грунте столбикам из железобетона или иного материала). На столбы рекомендуется поставить рейки из дерева. Рабицу натягивают и при помощи гвоздей крепят на рейках. Процесс натягивания сетки упрощается в тех случаях, когда используется натяжной лучок или муфта (их зацепляют за какую-либо опору – за стенку, дерево, а затем закручивают прочной веревкой).

Домашние мастера, которые хорошо освоили операцию изготовления сетки рабицы своими руками и возвели не один надежный забор, советуют покрасить ограду после монтажа. Причем они говорят, что красить сетку лучше не валиком, а обычной кисточкой. В таком случае качество нанесения слоя более высокое – краска без проблем проникает в переплетения рабицы, а эти места являются весьма труднодоступными.

4 Второй способ изготовления сетки

Описанная технология самостоятельного производства рабицы подходит в тех случаях, когда планируется выполнять ограждение относительно больших участков земли. А вот если вам нужно сделать совсем немного сетки для постройки клеток для домашней живности (гуси, куры, нутрии, кролики и так далее), можно изготовить сетку намного проще.

Берете пластину большой жесткости с шириной идентичной той, которую должны иметь ячейки рабицы, и толщиной немного больше толщины исходного сырья. Наматываете это самое сырье (стальную проволоку) на пластину, нагреваете их, а затем ждете, пока материал не остынет на воздухе (не нужно пытаться ускорить процесс остывания, применяя те или иные устройства для охлаждения).

После этого снимаете проволоку с пластины. Причем каждый новый виток по отношению к предыдущему разгибаете под девяностоградусным углом. Проволочная змейка, которая при этом получается, вворачивается в другую такую же змейку (нужно просто соединить звенья двух заготовок между собой). Готовая конструкция необходимых геометрических размеров получается посредством нанизывания друг на друга нескольких заготовок.

Для производства сетки в небольших объемах (по второму способу, который мы описали) желательно использовать относительно мягкую проволоку. Ее проще наматывать на пластину, нагревать, а затем и снимать. Но даже если таковой в вашем хозяйстве не нашлось, смело применяйте любой стальной материал. В тех случаях, когда используется твердая или очень пружинистая проволока из высоколегированной стали, после снятия с пластины ее витки могут ощутимо выгибаться. Это – не беда. Возьмите молоток и легкими постукиваниями придайте изделию требуемую форму.

Как видим, сделать сетку рабицу самостоятельно несложно. Потратьте немного своего времени, проявите смекалку, и сэкономьте деньги, которые планировалось потратить на приобретение материала для забора!

tutmet.ru

Ручной станок для сетки рабицы своими руками

Рабица является универсальным материалом. Сетку используют для создания ограждений, заборов. Ее применение не ограничивается только в качестве материала для возведения зданий. Сетка активно применяется в ландшафтном дизайне. Можно использовать ручной станок для изготовления сетки рабицы своими руками. Для экономии денег можно соорудить самодельный станок из подручных средств.

Необходимые инструменты

Для создания ручного аппарата по изготовлению указанного изделия потребуются следующие свои материалы:

  • металл кусками;
  • аппарата для сварки;
  • напильник;
  • ролики;
  • наждачная бумага;
  • подшипниковые обоймы;
  • болгарка;
  • пластина;
  • веревка с мелом;
  • металлический уголок.

Сварочный аппарат

Принцип работы станка заключается в том, что мастер посредством одной руки направляет проволоку, а посредством другой вращает станочную ручку. При сборке важно следить за спиралями. Они не должны спутываться.

Элементы самодельного аппарата

Стандартный ручной аппарат для производства сетки рабицы включает в себя:

  • нож-пластину;
  • устройство для натяжения;
  • основание;
  • вал и рукоятку на нем;
  • шнек.

Нож-пластина

Основные функции в самодельном станке выполняют нож-пластина и шнек. Благодаря этим устройствам металлическая проволока закручивается в виде ячеек. Оба устройства придают нужный размер ячейкам сетки.

При вращении ножа формируются витки требуемого размера. Шнек отвечает за расстояние между получившимися витками.

Базовым материалом для изготовления шнека является труба из стали. В ней делается прорезь в виде спирали. Прорезь можно сделать с помощью токарного станка, для чего необходимо обмотать трубу веревкой в форме спирали, обрисовав ее мелом.

Поверхность трубы необходимо тщательно отшлифовать. Для начала поверхность обрабатывается напильником, а затем наждачной бумагой. Длина трубы должна быть такой, чтобы мастер смог уложить три витка полосы. С целью упрощения процесса возможна покупка готовой винтовой втулки.

Конструкция ножа станка

Нож фиксируется на валу, который оснащается вращательной рукояткой. Отдельное внимание уделяется расстоянию между трубой и ножом. Оно должно составлять 1 мм. Нож в трубе должен иметь свободный ход и выступать на несколько сантиметров.

Углы и пазы перед началом работ рекомендуется тщательно смазать для улучшения скольжения проволоки.

Для трубы вырезаются два уголка. Их длина должна равняться длине трубы. Оба уголка свариваются с трубой по обеим сторонам.

Необходимо осуществить крепление конструкции на основании. В нем потребуется проделать отверстия, через которые станок для сетки рабицы будет фиксироваться к столу.

Функции устройств аппарата

Самодельный станок для изготовления сетки рабицы состоит из четырех устройств:

  • смазывающего;
  • подающего;
  • наматывающего;
  • натяжного.

Смазывающее устройство фиксируется на пластине с роликами. Базой для подобного устройства является велосипедный насос.

Насос крепится на пластину дном кверху. Донышко отрезается, а насосная крышка легко фиксируется на корпусе, крепя в нем пробку. Пробка разрезается, а в насос заливается масло.Края насоса дополнительно укрепляются подшипниковой обоймой.

Станок для производства рабицы включает в себя подающий механизм, за основу для которого берется промышленное вязальное оснащение. В центре основания аппарата фиксируют метровый штифт из стали. К нему приваривают два прута диаметром 10 мм. На верхнем конце штыря крепят подшипник с кольцом и поводком.

Наматывающий механизм представляет собой трубу со специальными спиралевидными прорезями и ножом. Наматывающий механизм формирует нужный размер ячеек.

Натяжной механизм аппарата имеет вид прямоугольного треугольника, в котором:

  • пластина из стали с отверстиями для роликов служит гипотенузой треугольника;
  • остальные стороны изготавливаются из стального уголка.

Для лучшего натяжения рекомендуется сделать порядка 30 отверстий в пластине гипотенузы.

Рекомендации по производству сетки рабицы

Любой станок для плетения сетки рабицы устанавливается на столе так, чтобы его рукоятка могла удобно вращаться.

Во избежание спутывания проволочного материала в процессе изготовления сетки необходимо поместить его на трубу одним концом, а на другом подвесить груз. Конец с грузом проводится через натяжные ролики.

Аппарат для производства сетки рабицы необходимо проверить перед началом работы. Проволоку вставляют в навивочный механизм и прокручивают. На выходе должна получиться строка с ячейками правильной формы. Ровность строки проверяют вдоль на весу. При явных неровностях строки потребуется дополнительная регулировка роликов станка.

Значение имеет выбор проволочного материала. Чаще применяют проволоку из стали, имеющую полимерное или оцинкованное покрытие.

Обычная стальная проволока нуждается в покраске, поскольку под воздействием дождей она быстро ржавеет. Оцинкованная стоит дороже, но уже имеет необходимую защиту от ржавчины. Полимерная имеет применение в качестве основы для сетки рабицы, но отличается высокой ценой.

Мягкость проволоки влияет на вид применяемого ножа. Если предполагается плести сетку рабицу из мягкой проволоки, то берется плоский нож. Жесткая требует применения ножа, выгнутого вокруг своей оси. Жесткая проволока требует большего угла изгиба.

Технология плетения

Схема плетения сетки рабицы на самодельном станке включает в себя чертежи и этапы на их основе:

  1. применяемую проволоку промазывают машинным маслом или путем использования специального смазывающего устройства на самом станке;
  2. проволочный конец сгибается крюком;
  3. изделие протягивают через паз, закрепляя на ноже внутри трубы;
  4. вал вращается за счет рычага;
  5. прокручивание вала идет до тех пор, пока не получится форма волны;
  6. проволоку разделяют на отрезки нужной длины;
  7. намотку проволоки делают на перевернутое ведро;
  8. 1,45 метра проволоки дает 1 метр сетки рабицы;
  9. перед натяжкой сетки ее части скрепляют друг с другом;
  10. крайнюю проволоку вывинчивают, торцы рабицы прикладывают один к другому, вынутая проволока осуществляет закрепление;
  11. готовую скрепленную сетку фиксируют на забор или другой объект.

Натяжение и крепление рабицы производится гвоздями и рейками. Натянутую и закрепленную сетку требуется прокрасить кистью. Так обеспечится полное проникновение краски в плетение.

Видео по теме: Станок для плетения сетки рабицы

promzn.ru

Станок для плетения сетки рабица своими руками: чертежи

Когда изготавливается сетка Рабица своими руками, станок и проволока потребуются в обязательном порядке. При их помощи делается спираль. Проволоку нужно завивать не сильно, тогда сетка будет ровная и аккуратная. Слишком закрученную проволоку сложно будет вплетать в общее полотно. Сетка будет меньше искажаться и повреждаться во время работы, если смазывать станок автомобильным маслом. А лучшему скольжению будут способствовать хорошо отшлифованные и закругленные углы и пазы станка.

Схема движения проволоки при плетении сетки.

Сетку рабицу своими руками станок поможет производить, не затрачивая на это много средств.

Необходимые материалы и оборудование для создания станка:

  • шлифовальная бумага;
  • напильник;
  • бумага;
  • металлические углы;
  • угловая шлифовальная машина;
  • аппарат для сварки;
  • ролики;
  • обойма от подшипников;
  • кусочки железа;
  • стальная пластина;
  • часть трубы.

Угол изгиба ножа-оправки.

Неважно, как расположить станок, основной приоритет — удобство работы.

Одной рукой нужно направлять проволоку, а другой вращать ручку станка.

Нужно следить за тем, чтобы спирали не спутывались.

Станок имеет следующие устройства:

  • подающее;
  • натяжное;
  • смазывающее;
  • наматывающее (завивающее).

Функции различных устройств

Подающее устройство

Промышленное вязальное оборудование послужит хорошей системой подающего механизма проволоки. Проволока легко снимается со стационарной катушки. Стальное основание устройства около 1 кв. м, толщиной 5 мм.

В центре основания располагается стальной штифт длиной примерно 1 м. К штифту приваривается несколько прутов диаметром около 1 см. На самом верху штыря устанавливается подшипник с поводком и кольцом.

Проволоку из подающего устройства пропускают через кольцо и вставляют в натяжной механизм. Система натяжения состоит из роликов и механизма смазывания. Ролики создают необходимое натяжение проволоки.

Натяжное устройство

Каркас выполняется в виде прямоугольного треугольника. Гипотенузой треугольника должна быть стальная пластина длиной 5 мм и шириной 7 см, а две другие стороны делаются из стального уголка. В пластине гипотенузы сделаны специальные отверстия, куда устанавливаются ролики. Винт помогает менять расстояние между ними. Таких дырочек желательно сделать около 30, это создаст необходимое натяжение проволоки.

Смазывающее устройство

Инструмент для формирования спирали.

Смазывающее устройство необходимо устанавливать на пластину с роликами. Его можно сделать из насоса для велосипеда.

Нужно прикрепить насос к пластине так, чтобы дно было наверху. Донышко необходимо отрезать. При этом крышка насоса должна легко надеваться на корпус, закрепляя в нем пробку войлока.

Пробку нужно разрезать, чтобы через нее легко проходили узелки на проволоке. В сам насос заливается машинное масло.

Чтобы стенка насоса не повреждалась во время работы станка, необходимо следить, чтобы проволока входила в трубку, не касаясь края.

Для надежности можно укрепить края более прочным материалом, например, установить обойму от подшипника.

Наматывающее устройство

Необходимо, чтобы станок формировал хорошую спираль, поэтому наматывающий механизм является главной его частью. Это устройство состоит из трубы с прорезью в форме спирали и специального ножа.

Размеры трубы со спиральным пазом.

Они создают необходимый размер ячеек сетки. Эти детали очень быстро изнашиваются, поэтому для производства сетки лучше брать детали из более прочных металлов. Витки спирали создаются при повороте ножа, а труба создает расстояние между ними.

Если взять трубу диаметром 4 см, то шаг спирали будет в 1,75 раза больше, это будет равно 7 см. Для создания прорези на трубе нужно взять бумагу длиной около полуметра и шириной 7 см, смазать клеем и аккуратно намотать на трубу, оставляя при этом зазор 4 мм. На всю длину должно получиться не менее 3 витков. Остается только сделать разрезы по линии зазора, а края обработать шлифовальной бумагой. Вместо трубы с прорезями можно приобрести винтовую втулку.

Для того чтобы закончить создание устройства, необходимо подобрать уголок из стали с полками по 2 см. Уголок нужно разрезать на две части, равные длине трубы. Уголки привариваются к трубе с двух сторон. Вся конструкция крепится к основанию с отверстиями, чтобы ее удобно было прикреплять к столу.

Можно создать несколько наматывающих устройств с разным шагом ячеек.

Для удобства работы на станке прекращать завивание желательно тогда, когда конец проволоки еще остается в наматывающем устройстве. Иначе вставлять проволоку придется заново. Это довольно сложный процесс: нужно загнуть ее конец, зацепив им нож, а затем потихоньку провернуть, вставив конец в прорезь трубы. При этом проволоку нужно прижимать отверткой, чтобы ее не закусило. Помогать отверткой необходимо до того, момента, как проволока не появится с другой стороны станка.

Нож для навивания проволоки

Для мягкой проволоки потребуется плоский нож, а для более жесткой у ножа должен быть большой угол закручивания.

Нож для жесткой проволоки нужно делать из прочных металлов, а для плоского ножа подойдет любой. Нож должен точно подходить по размерам трубы, чтобы не оставалось зазоров. Это может привести к заклиниванию механизма. Однако нож должен вращаться в трубе без затруднений. Для закрученного ножа нужно брать пластину шире нужного размера на 1-2 мм. Ее зажимают вертикально в тисках, нагревают и поворачивают верхнюю часть до необходимого предела. Незакрученные части отрезают, прикрепляют хвостовик, а потом корректируют необходимую ширину. Часть ножа возле хвостовика закаливают, а остальное шлифуют.

При производстве сетки останавливать станок нужно, когда нож располагается вертикально.

А правильному положению спиралей при соединении способствует положение нижней проволоки в нужном направлении, при помощи доски стола для монтажа.

Упругую проволоку можно отжечь, чтобы она стала более послушной. Но для этого требуются особые навыки, иначе по всей длине может получиться разная жесткость.

Нужно не забывать менять нож, если после работы с жесткой проволокой приходится завивать менее жесткую. Также длина шага у них будет разная, поэтому нужно вкручивать спираль более аккуратно.

Монтажный стол и его использование

Прежде чем начинать работу, рекомендуется проверить устройство навивания. Один конец проволоки вставляют в устройство и прокручивают несколько раз. В результате должна получиться спираль с хорошей формой ячеек. Чтобы проверить ровность ячеек, нужно посмотреть в подвешенном состоянии. Если заметны выступы в разные стороны, то это можно отрегулировать при помощи роликов.

Для изготовления сетки рабицы необходимо вывести проволоку с подающего механизма через кольцо и пропустить через натяжное устройство, направив ее в наматывающий механизм, создавая новую спираль.

Подобрав правильное расположение роликов, нужно добиться того, чтобы спираль выходила плоской.

В монтажном столе нужно отодвинуть специальную доску, вставив в открывшееся пространство спираль так, чтобы левый виток сцеплялся с первым витком другой спирали. После этого можно включать установку. Когда спирали сплетутся, нужно отделить спираль необходимой длины и, сцепив их витки, снова включить установку.

Если использовать крупную клетку для плетения сетки рабицы, то можно создать до 100 м рабицы в день. Если произведено много спиралей, а в сетке нет необходимости, то можно просто аккуратно сложить их, не сплетая полотно. Они не займут много места, а в будущем можно из них сплести сетку рабицу разной длины, обрезая и соединяя в необходимых местах.

moidomkrepost.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
