Методические указания по выполнению графической работы «План, фасад, разрез»

Воронежский техникум строительных технологий

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

По выполнению графической работы «План, фасад, разрез»

Разработала М.М.Белоглазова

2017

Содержание

Введение

Оформление чертежа

Порядок выполнения работы

Единая модульная система

Масштабы и линии чертежа

Стадии проектирования

План здания или сооружения

Фасад здания

Разрезы

Заключение

Литература

Введение

В настоящее время темпы развития строительного производства требуют высокого уровня подготовки техников-строителей.

В приобретении необходимых знаний значительную роль играет графическая грамотность специалистов.

Техник-строитель должен свободно ориентироваться в разнообразных строительных чертежах, уметь легко их читать и квалифицированно выполнять и оформлять чертежи, входящие в проекты зданий и инженерных сооружений. Поэтому, среди дисциплин, изучаемых в средних специальных учебных заведениях, курс «Инженерная графика» занимает одно из ведущих мест, а раздел «Строительное черчение» является наиболее важным для студентов строительных специальностей, так как знания и умения, полученные в данном курсе, будут необходимы при изучении специальных дисциплин, в курсовом и дипломном проектировании.

Задача настоящих методических указаний изучение основных положений и условностей при выполнении общих чертежей зданий. Приобретение навыков чтения и выполнения общестроительных чертежей.

Оформление чертежа

Задание выполняется на листе формата А1. Штамп чертится по форме образца №1, а в графе «наименование чертежа»» указывается название объекта. Хорошее размещение изображений обеспечивается предварительной разметкой листа. Места отдельных видов на листе можно определять при помощи шаблонов, вырезанных из бумаги, размеры которых соответствуют примерным габаритам проекций с учетом простановки размеров и поясняющих надписей. Передвигая шаблоны по месту, достигают хорошего варианта расположения чертежа. Надписи рекомендуются выполнять стандартным шрифтом.

Порядок выполнения работы

Для выполнения задания выдают полусхематичный план, фасад и разрез. На плане указываются положение осей симметрии оконных и дверных проемов и их марки; места расположения санитарно-технических приборов отмечены соответствующим контуром и замаркированы буквами. При вычерчивании плана необходимо, учитывая экспликацию чертежа, все это заменить условными графическими обозначениями. Выполнение задания начинают с вычерчивания плана здания. Затем чертят разрез и фасад. Все необходимые размеры проставляются на плане и разрезе внутри помещений и снаружи здания, маркируются оси капитальных стен и колонн, указываются уровневые отметки на разрезе и фасаде, а на плане площади помещений и обозначается разрез. Работу тщательно проверяют, оформляют надписями.

Единая модульная система

Основой типизации и стандартизации в проектировании, производстве строительных изделий и в строительстве служит единая модульная система (ЕМС).

Эта система объединяет правила координации размеров объемно-планировочных и конструктивных элементов зданий и сооружений. Модулем является условная единица измерения. За основной модуль принят размер 100мм.

Все объемно-планировочные размеры помещений, лестничных клеток, конструктивных элементов (стен, перекрытий и др.) должны быть кратны модулю. Модуль может быть укрупненный и дробный, которые образуются умножением величины основного модуля на целый или дробный коэффициент. При проектировании различных зданий расстояния между разбивочными осями (продольные и поперечные шаги) рекомендуется брать кратным наиболее крупному модулю. В проектах одноэтажных зданий с пролетами до 18м. расстояние между разбивочными осями должно быть кратным 3м. (т. е.6,9,12м.) При пролете более 18м. эти расстояния кратны 6м. Расстояния между разбивочными осями в продольном направлении (шаг колонн) должен быть кратным 6м.

Масштабы и линии чертежа

Изображения на чертежах планов, фасадов, разрезов, деталей выполняются в масштабах установленных ГОСТ 2.302-6

Наименование чертежей

Основной масштаб

Допускаемый масштаб

Генплан

1:2000

1:1000 1:200 1:500

Планы этажей

1:200 1:100

1:400 1:50

Фасад

1:200 1:100

1:400 1:50

Разрезы

1:100 1:50

1:200

На строительных чертежах используются три типа линий: сплошные, штриховые, штрихпунктирные, толщина которых выбирается в зависимости от масштаба изображения.

Толщина линий обводки для плана и разреза (в мм.)

НАИМЕНОВАНИЕ

Масштаб

1:400

1:200

1:100

1:50

Линия земли

0.4

0. 6

0.8

0.8

Каменные элементы, попадающие в сечение

0.4

0.4

0.6

0.8

Деревянные элементы, попадающие в сечение

0.4

0.4

0.6

0.6

Контуры других элементов

0.3

0.3

0.3

0.3

Оборудование

0.2

0.2

0.2

0.2

Толщина линий обводки для фасадов (в мм.)

НАИМЕНОВАНИЕ

Масштаб

1:400

1:200

1:100

1:50

Линия земли

0.6

0.6

0.8

0.8

Контуры здания

0.4

0.4

0.6

0.6

Линии проемов, окон и дверей

0.3

0.3

0.4

0.4-0.6

Рисунок коробок, переплетов, полотен дверей, ворот

0.2

0.2

0.2

0.2

Толщина линий обводки для деталей (в мм.)

НАИМЕНОВАНИЕ

Масштаб

1:400

1:200

1:100

1:50

Сечение каменных элементов (кирпич, бетон)

0. 8

1.0

1.0

1.0

Сечение деревянных элементов

0.6

0.8

1.0

1.0

Контуры сечений, не попадающих в разрез

0.3

0.3

0.3

0.3

Толщина линий обводки рамки, штампа-1мм, размерных линий, линий обрывов и штриховки-0,2 мм.

Стадии проектирования

Строительству любого здания и сооружения предшествует работа по созданию технической документации проекта.

Проектом называется комплекс документов, необходимых для строительства и финансирования объекта. Практическую часть проекта представляют чертежи. Финансовую стоимость определяют сметы. Строительное проектирование проводится в две стадии: проектное задание и рабочие чертежи. Проектное задание дает представление об общем архитектурном и конструктивном решении, а также определяет техническую возможность и экономическую целесообразность строительства. Рабочие чертежи включают общие архитектурно-строительные чертежи (поэтажные планы, фасады, разрезы), чертежи несущих конструкций (фермы, колонны, монтажные планы), чертежи технологической части, чертежи специальных работ (водопровод, отопление и др. ).

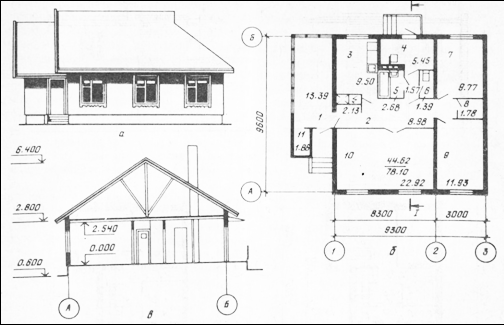

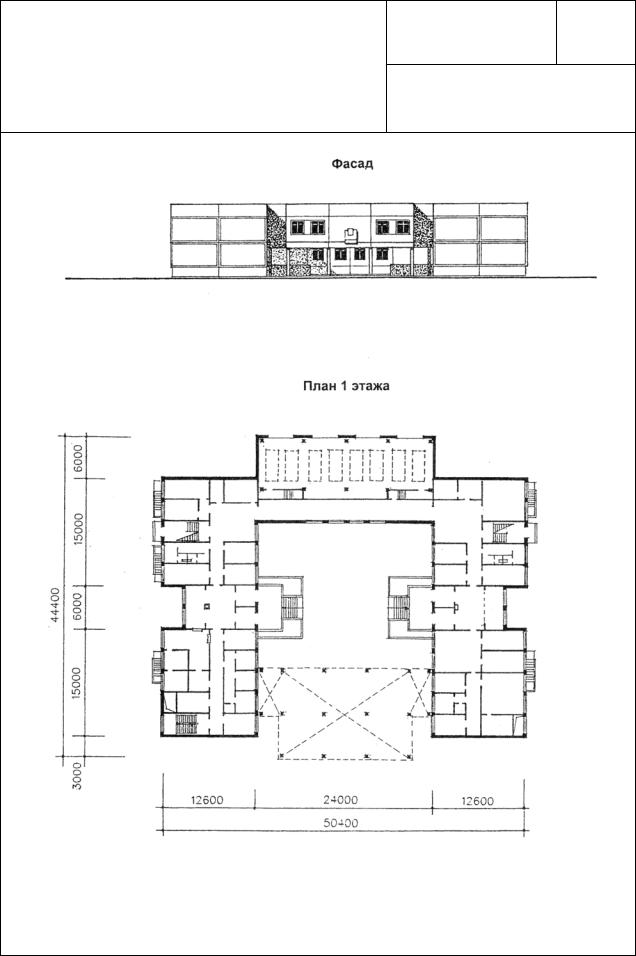

План здания или сооружения — это горизонтальный разрез здания на уровне окон этажа (на 1,5м от пола). При изображении планов промышленных зданий дается указание на чертеже «План на отметке 3.150», для жилых «План 2го этажа». Для многоэтажных зданий планы составляются отдельно каждого этажа. Надпись делается над чертежом плана и под ней указываются масштаб, в котором выполнен план.

На плане наносятся контуры элементов здания (стены, перегородки, столбы и др.), попавшие в разрез и расположенные ниже секущей плоскости. Рекомендуется контуры несущих конструкций обводить линией большей толщины, чем контуры ненесущих конструкций. На плане изображаются жилые, производственные, вспомогательные помещения, лестничные клетки, санитарно-техническое оборудование, оконные и дверные проемы, а также контуры основного технологического оборудования. План здания чертят первым и располагают на месте «вида сверху»

План здания выполняется в следующей последовательности:

  1. Наносятся разбивочные оси, сначала продольные, затем поперечные.

  2. Прочерчиваются контуры продольных и поперечных стен, исходя из условий привязки и принятой в соответствии с материалом и теплотехническими данными толщины стены.

  3. Вычерчиваются перегородки.

  4. Размещаются оконные и дверные проемы в стенах.

  5. Вычерчивается санитарно-техническое и прочее оборудование.

  6. Наносятся размерные и выносные линии и маркировочные кружки.

  7. Проставляются размеры и марки осей.

  8. Обозначается секущая плоскость разреза.

  9. Выполняются необходимые надписи.

На планах жилых и общественных зданий иногда показывают расстановку мебели и оборудования, составляют экспликацию помещений (таблицу с наименованиями), а на плане указывают в кружке диаметр 5-7 мм. номера помещений. Расположение плана на месте должно, по возможности, соответствовать расположению здания на генеральном плане, в противном случае план здания вычерчивают повернутым по часовой стрелке на 900 по отношению его положения на генеральном плане. Вычерчивание плана начинается с нанесения разбивочных осей, которые проводят штрихпунктирной или сплошной тонкой линией толщиной S/3, в капитальных стенах и колоннах. Затем от оси в обе стороны откладывают величины, составляющие толщину стен. Разбивочные оси обозначаются в кружках цифрами (слева на право) по длине здания и буквами русского алфавита по ширине здания. (Фасадная стена маркируется «А») Диаметр кружка для М1:200 диаметр 6-7мм. для М1:100 и М1:50 диаметр 8-9мм. Расстояние от крайней размерной линии до центра кружка составляет 7мм. После вычерчивания капитальных стен, колонн, перегородок на плане необходимо показать оконные и дверные проемы с четвертями (если М1:50 или 1:100) и без них. На законченный чертеж плана наносятся размеры. Наружные размеры указывают в виде «цепочек».

  1. Размеры простенков и проемов

  2. Размеры по осям несущих конструкций (капитальных стен, колонн)

  3. Размеры по осям крайних капитальных стен

Первая нитка размеров располагается от чертежа плана на 14 (или21)мм. , все последующие цепочки через 7мм от предыдущей. Внутри здания показывают размеры помещений в свету, толщину перегородок, размеры дверных проемов и др. конструктивных элементов. Размерные линии проводят на 7 мм. от внутреннего контура стены.

Кроме того указывается полезная площадь-это площадь помещений, обеспечивающих технологический процесс. Площадь указывается в квадратных метрах с двумя знаками и обводятся кружком. На планах указывают следы секущих плоскостей, по которым строят затем разрезы. Следы плоскостей- это разомкнутые штрихи со стрелками, указывающими направление проецирования. Размерные числа проставляются над размерными линиями, которые ограничиваются засечками. Вычерчивание плана осуществляется остро отточенным карандашом Т или ТМ в тонких линиях. После тщательной проверки чертеж обводится более мягким карандашом ТМ и М.

Контуры наружных и внутренних капитальных стен, колонн, лежащих в секущей плоскости обводят сплошной линией S=0,8-1,0мм. Контуры печей, перегородок, лежащих в секущей плоскости- S/2 . Все остальные линии имеют толщину S/3. Размерные числа h=2,5-3,5мм.

Фасад здания -это проекция здания на фронтальную плоскость. Фасад представляет внешний вид здания, расположение и форму конструктивных и архитектурных элементов: окон, дверей, балконов, наличников, сандриков, пилястр и др. В крупноблочных и панельных зданиях на чертежах фасадов показывают разрезку (членение) стен на панели или балки. Фасад, на котором указаны марки элементов, называется монтажным. На фасадах производственных зданий изображают деформационные швы, пожарные лестницы, трубы наружного водостока.

Обычно фасад вычерчивается в том же масштабе, что и план здания и располагается над ними с сохранением проекционной связи. Над планом прочерчивается сплошная линия толщиной «S», которая служит основанием фасада. Под этой линией через 1мм. проводится вторая линия толщиной 2мм. Обе линии выводятся за контуры фасада на 30мм. Затем наносят линии горизонтального членения фасада: линии отмостки, цоколя, оконных и дверных проемов, поясков, карнизов, конька крыши. Размеры элементов по длине берутся с плана здания. Фасады именуются по крайним разбивочным осям. Например: «Фасад 1-4» или «Фасад Г-А».

Маркировочные кружки, обозначающие крайние оси, располагается на 14мм от нижней линии контура фасада. Контур здания и проемы обводят толщиной 0,4-0,6мм, а контуры оконных и дверных переплетов, членения стен на панели и блоки, контуры поясков, карнизов и др. архитектурных элементов стен обводят линиями в 2 раза тоньше. На чертеже фасада размеры показывать не принято. Рядом с фасадом наносят лишь отметки основных членений фасада по высоте Отметкой называется высота точки, горизонтальной линии илигоризонтальной плоскости относительно пола первого этажа, принятого за нулевую отметку.

Отметка обозначается стрелкой

с выноской и горизонтальной полкой, на которой указывается число. Число у отметки указывается в метрах, после запятой 3 знака.

Вид с боку (торцовый фасад) представляет собой, как и главный фасад, внешний вид здания слева или справа, (вместо вида сбоку часто дается вертикально поперечный разрез).

Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания и взаимного расположения отдельных конструкций по высоте. Разрез получается в результате сечения здания вертикальной плоскостью. Положение секущих плоскостей выбирается так, чтобы показать лестничную клетку, оконные и дверные проемы и др. Если при выполнении продольного разреза секущая плоскость не проходит по коньку крыши, то разрез крыши, до чердачного перекрытия выполняется по коньку, а ниже разрез показывают согласно положению секущей плоскости. Части здания в разрезе изображают условными обозначениями. Разрезы бывают архитектурные, конструктивные и монтажные.

Монтажный разрез выполняется, если здание сооружается из конструктивных элементов заводского изготовления, которые на чертеже маркируют.

Вычерчивание разреза здания:

  1. Проводят вертикальные разбивочные оси несущих конструктивных стен, попавших в секущую плоскость.

  2. Перпендикулярно к разбивочным осям прочерчивают горизонтальные линии уровней: поверхности земли, пола первого и других этажей, чердачного перекрытия, карниза.

  3. Наносят тонкими линиями толщины наружных и внутренних стен, перегородок, колонн.

  4. Отмечают и вычерчивают выносы карниза, цоколя, скаты крыши.

  5. Оформляют оконные и дверные проемы, лестницы.

  6. Проставляют размеры и необходимые надписи, маркировку.

  7. Производят окончательную обводку и указывают наименование разреза.

На чертежах разрезов ставятся и линейные размеры, и отметки как внутри, так и снаружи здания.

Горизонтальные размеры –расстояние между разбивочными осями.

Вертикальные размеры:

  1. Расстояние от пола до подоконника (75-80см)

  2. Высота оконного проема и двери

  3. Расстояние от верха проема до перекрытия (около 40см)

  4. Толщина перекрытий и полная высота помещений.

Наружные размеры ставятся на расстоянии 21мм от контура стен.

  1. Высота цоколя

  2. Расстояние от цоколя до низа проема

  3. Высота проема

  4. Расстояние от верха проема до верха карниза

  5. От верха карниза до конька крыши

Кроме размеров на разрезе проставляются относительные отметки на расстоянии 21мм от стены.

За отметку 0,000 принимается уровень пола 1 этажа.

Необходимо указывать отметки поверхности земли, подошвы фундамента, верха карниза, верха конька, а внутри разреза –уровень пола каждого этажа, лестничных площадок. Законченный чертеж разреза оформляется надписью «Разрез 1-1».

Заключение

Для успешного изучения раздела «Строительное черчение» необходимо, наряду с усвоением многочисленных и разнообразных понятий, охватывающих проекционную суть чертежа, условностей и упрощений, правил, изложенных в стандартах СПДС, сформировать достаточно подвижные пространственные представления и использовать уже сформированную технику графической работы.

Чтобы устранить диспропорцию между большим объемом материала данного раздела и его трудоемкостью,с одной стороны, и ,выделяемым временем, с другой, разработан данный учебно – методический комплекс.

Особое внимание в комплексе уделено созданию связи процессов подачи и переработки информации, благодаря чему активизируется мышление студентов и повышается их интерес к изучению дисциплины.

Литература

1. Основы строительного черчения: учебник для нач. проф. образования / Г.А. Гусарева, Т.В. Митина, Ю.О. Полежаев, В.И. Тельный. — М.: Издательский центр «Академия», 2012

2. Короев Ю.И. Черчение для строителей: учебник – М.:КНОРУС, 2012

3. Георгиевский О.В. Строительные чертежи: Справочное пособие для техникумов и вузов. — М.: Архитектура – С, 2009

4. .Георгиевский О.В. Единые требования по выполнению строительных чертежей. Справочное пособие – М.:Стройиздат, 2002

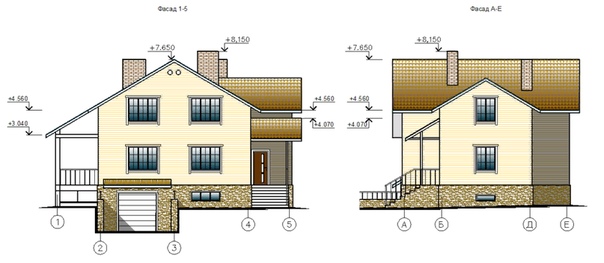

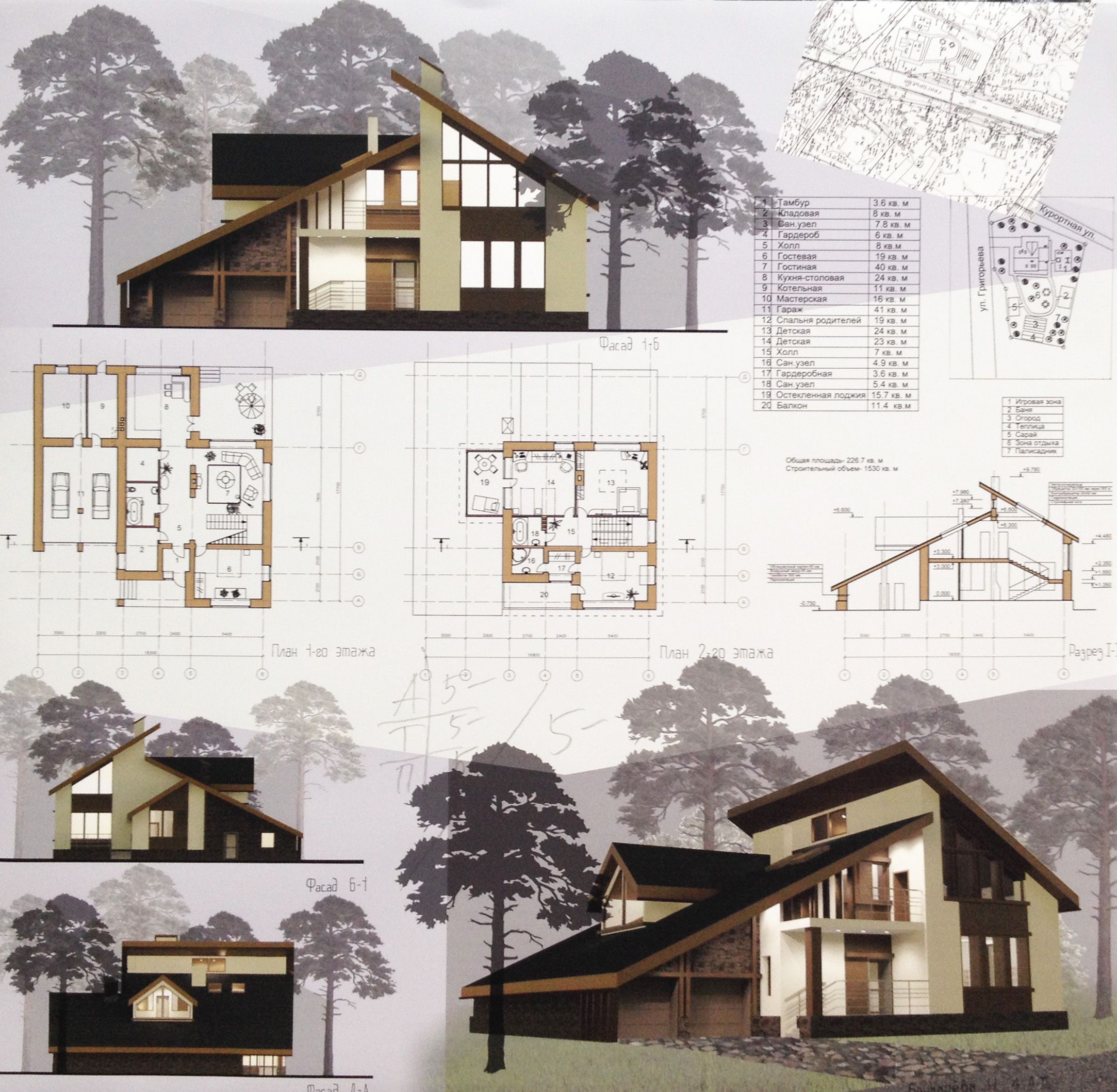

Чертежи фасадов зданий

Главная функция, которую выполняют чертежи фасадов зданий – это дать представление тем, кто их изучает и работает с ними о том, какой именно внешний вид имеет сооружение, каковы его архитектурные особенности, и в каком соотношении между собой находятся отдельные его элементы. Различают следующие разновидности фасадов:

  • Главный
  • Дворовый
  • Боковой (торцевой)

Главным фасадом в современном строительстве и архитектуре называется тот вид здания, который открывается на него со стороны площади или же улицы. Что касается других разновидностей фасадов, то их наименования происходят от их местоположения в самом здании. Как правило, в архитектурных проектах обозначаются фасады, расположенные со всех сторон строений. В тех случаях, когда фасады имеют сложную конфигурацию и располагаются не в одной, а в нескольких плоскостях, то их части, согласно действующим нормам и правилам, можно изображать на нескольких отдельных чертежах. Если несколько (два и более) фасада здания являются абсолютно идентичными, то для них делается только один чертеж.

Чертежи фасадов зданий должны содержать изображения таких элементов, как:

  • Общий внешний вид сооружения
  • Расположение окон
  • Расположение дверей
  • Расположение балконов и лоджий
  • Расположение наличников

Чертежи фасадов панельных и крупноблочных зданий включают в себя также разрезку стен на панели и блоки.

Рабочие чертежи фасадов зданий обычно выполняются таким образом, что на них изображаются только крайние координационные оси без проставления между ними размеров. С правой и с левой стороны чертежей фасадов зданий проставляются высотные отметки уровня земли, верха и низа проемов, цоколя, верха кровли и карниза. То, как именно именуется тот или иной фасад, определяют крайние координационные оси, между которыми находится изображенный на чертеже участок строения. Кроме того, допускается указывать наименование фасада здания находящейся на фасадной стене маркой оси (к примеру, «Фасад 17», «Фасад АВ», «Монтажная схема фасада 114» и т.д.).

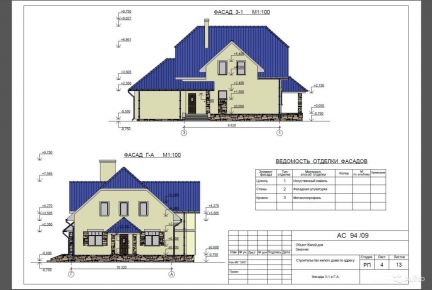

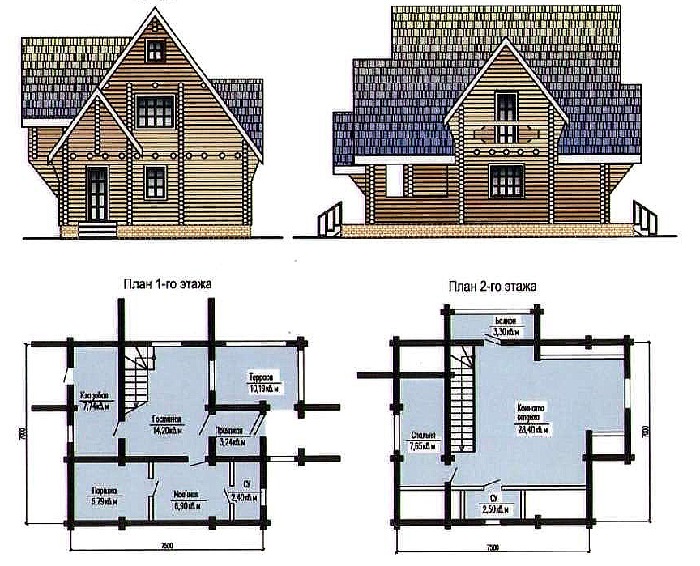

Фасад жилого дома



При построении чертежей фасадов следует выбирать такой их масштаб, который был бы минимальным, но в то же самое время достаточным для того, чтобы показать проемы, рельеф стены, имеющиеся в ней отверстия и т.п. По возможности следует также указывать на этих документах пожарные лестницы, пандусы у ворот, деформационные швы, трубы наружного водостока, а также жалюзийные решетки (в том числе и те, что устанавливаются вместо оконных переплетов). При помощи штриховки выделяют те участки стен, для выполнения которых используются материалы, отличающееся от тех, что применяются при сооружении или отделке строения. Для изображения монтажных проемов используются штриховые линии.

В тех случаях, когда на фасаде здания есть сложные участки, то они изображаются в более крупном масштабе, отдельно (то есть вычерчиваются фрагменты фасадов).

Фасад производственного здания





Вычерчивание фасада

При вычерчивании фасадов зданий все построения должны выполняться в следующей последовательности:

Внешний контур здания







Нанесение координационных осей, обозначение общего контура строения, а также (если таковые имеются) его выступающих частей.



Архитектурные элементы фасада







Нанесение дверных и оконных проемов, плит козырьков над входами, балконов, карнизов, а также прочих имеющихся фасадных элементов.





Разработка фасада дома







Нанесение дверей, оконных переплетов, балконных ограждений, расположенных на крыше дымовых и вентиляционных труб, проставление знаков высотных отметок.



Разработка фасадов здания







Далее производят проверку того, соответствует ли фасад разрезам и плану, и осуществляют его окончательную обводку. Если здания являются крупноблочными или панельными, то между блоками и панелями прочерчиваются швы.



Для изображения видимых контуров на чертежах фасадов применяется сплошная тонкая линия. Для проведения линии контура земли, можно использовать выходящую за границы фасада утолщенную линию.







МАФ, Схемы, Проекты, План, Фасад, Мебель, Чертежи 600 руб. за 2 дня.

———————————————-УСЛУГИ——————————————————
* Планы, фасады домов. Дачи, гостиницы, квартиры, студии.
* Предметная 3Д визуализация товаров, иллюстрации для сайта
* Моделирование оборудования, витрин, островки кафетерии
* Визуализация планировок, участков, облагораживание территории
* 3Д магазинов, стендов для согласования с Администрацией ТЦ
——————————————————————————————————————
Стоимость из расчета 600р./час работы. Обычно моделирование
предметов занимает 2-3 часа, участков и помещений 10-20 часов.
——————————————————————————————————————
Быстрая связь https://wa.me/79587568321
——————————————————————————————————————
_________ +79587568321 (WhatsApp, Skype, Telegram, Viber)__________
______________я В Контакте: https://vk.com/web.make________________
_________________________ICQ: 456789676_____________________________
______________________Почта: [email protected]_________________________
——————————————————————————————————————
—————— Портфолио: https://freelance.ru/web-make ————————

sketchup проект кафе экстерьер max дом модель интерьер дизайн бутик планировка 3д план визуализация квартиры согласование ландшафт магазин ремонт stp skp

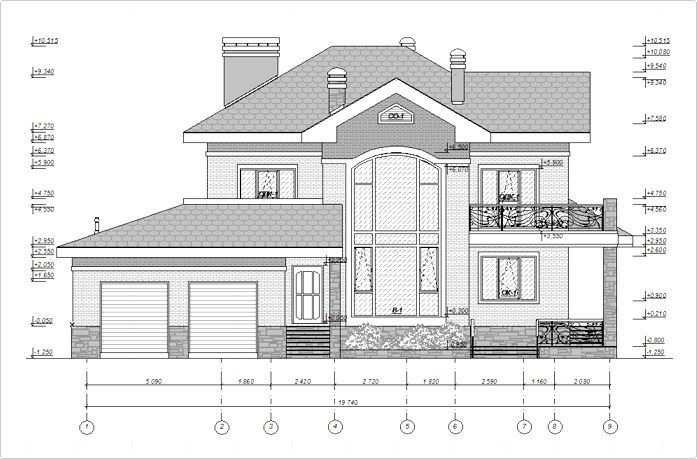

Чертеж фасада здания » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | НПП «Фотограмметрия»

Фасадом называется ортогональная проекция сооружения на вертикальную картинную плоскость, расположенную параллельно одной из основных сторон этого сооружения.

В отличие от плана, фасад передает изображение вертикальной плоскости объекта и предлагает нашему вниманию вид, который имеет близкое сходство с видом объекта с натуры. И хотя чертеж фасада вертикальной плоскости, по сравнению с планом или разрезом, очень похоже отражает воспринимаемую нами реальность, но он не способен передавать пространственную глубину, присущую чертежам, сделанным в перспективе.


Вычерчивая фасад какого-либо объекта, нужно передавать глубину, кривизну или покатость с помощью графических средств.
Фасад здания — это ортогональная проекция здания, сделанная на вертикальную картинную плоскость. Он представляет внешний облик сооружения, отраженный на одной проекционной плоскости. На фасаде выделяются внешние вертикальные плоскости здания, расположенные параллельно картинной плоскости, определяются его очертания в пространстве. В некоторых случаях на чертеже фасада может быть показана фактура отделочных материалов, а также размещение, и типы и размеры оконных и дверных проемов.
1.— чтобы показать связь здания и окружения, в чертеж фасада следует включать разрез участка земли, на котором стоит здание. Этот вертикальный разрез обычно делают на некотором расстоянии от фасада здания. Это расстояние варьируется в зависимости от того, какую информацию мы хотим включить в чертеж фасада здания, и от того, насколько окружающий контекст может помешать восприятию формы и деталей здания на чертеже.

2.— обычно картинная плоскость располагается параллельно одной из основных сторон здания. Это дает возможность на всех плоскостях, параллельных картинной плоскости, сохранять размер, форму и пропорции здания.

3.— любая искривленная или наклонная по отношению к картинной плоскости плоскость будет искажаться на чертеже.

Размещение и ориентация фасадов здания на чертеже.

Мы можем логически связать друг с другом серию фасадов здания, развернув определенным образом вертикальные картинные плоскости, на которые они были спроецированы. Можно разместить чертежи в определенной последовательности по горизонтали или связать их в одну композицию, расположив чертежи фасадов вокруг плана крыши.

• Если есть возможность, расположите ортогональные проекции таким образом, чтобы точки и размеры можно было легко переносить из одного вида в другой. Эта связь не только облегчит построение чертежей, но и сделает их более понятными. Например, начертив план, вы можете перенести горизонтальные размеры по длине вертикальными линиями на чертеж фасада. Таким же способом можно проецировать вертикальные размеры по высоте горизонтальными линиями с одного фасада на другой или на несколько смежных фасадов.


В архитектурной графике ориентирование здания по сторонам света является важным с той точки зрения, как солнечное освещение и другие климатические факторы могут повлиять на проект здания, поэтому очень часто фасад здания называют в соответствии с ориентацией плоскости фасада: например, плоскости северного фасада смотрят на север. Если смещение от главного направления составляет менее 45°, то можно использовать условный «север», чтобы избежать многословных обозначений фасадов строения.
Если на строительной площадке здания есть какие-либо особенности, то фасад можно назвать согласно этим особенностям, например, если фасад здания выходит на главную улицу, то его можно обозначить как «главный уличный фасад», или фасад, который виден со стороны сада, можно назвать садовым фасадом.

Масштаб и детали фасада здания.

Обычно фасад здания вычерчивают в том же масштабе, что и план этажа. Для крупных зданий и комплексов используют более мелкий масштаб.


• Чем крупнее масштаб фасада, тем больше деталей должно быть отражено.

• Следует уделить особое внимание деталям фактуры или внешней отделки стен, кровельных материалов, элементов оконных и дверных проемов. Для выполнения крупномасштабных чертежей фасадов, чрезвычайно важно иметь подробные знания о конструкциях здания. Чтобы получить более полную информацию о строительных материалах, обратитесь к каталогам производителей.

• И, как всегда, включайте в чертеж фасада здания человеческие фигуры, чтобы передать масштаб изображаемого пространства.

Пространственная глубина на чертеже фасада здания.

На ортогональной проекции размер проектируемой линии или плоскости остается неизменным независимо от расстояния, на котором они располагаются от картинной плоскости. Поэтому для передачи глубины нужно использовать линии разной толщины или менять тон линий.
Выбор техники зависит от масштаба, в котором выполняется чертеж фасада, используемых чертежных принадлежностей и способа изображения материалов, из которых выполнена отделка стен.

• На окончательном чертеже относительную глубину плоскостей можно передать линиями разной толщины.

Это фасад здания, который вычерчен линиями одинаковой толщины.


На этом чертеже для передачи соответствующей глубины использовались линии разной толщины.


1.— самой жирной линией обозначен разрез поверхности участка перед зданием, линия разреза поверхности простирается за пределы здания, этот прием используется для описания топографических особенностей местности.
2.— жирной линией обозначают плоскости, расположенные ближе к картинной плоскости.
3.— чем больше расстояние объекта от картинной плоскости, тем тоньше и светлее должны быть линии.
4.— самыми тонкими линиями обозначают детали отделки стен здания. Эти линии не указывают на какие-либо изменения формы, они просто передают фактуру наружной поверхности.

На чертеже фасада изображаются три графические зоны:


передний план — пространство между плоскостью сечения и фасадом здания,
средний план — изображение самого здания, и
задний план — небо, элементы ландшафта или какие-либо конструкции, находящиеся позади здания.
Изображая графически глубину пространства, можно передать особенности материала и фактуры поверхностей более отчетливо.
Четкость и ясность изображения деталей привлекает внимание к тем частям здания, которые расположены очень близко к картинной плоскости.
Контуры наиболее отдаленных форм и поверхностей, находящихся на заднем плане, следует чертить тонкими линиями.

Источник:

книга: Архитектурная графика
Изд-во Астрель — М.:АСТ, 2007. Перевод на русский язык, 2006
Литература учебная.
Автор: Франсис Д.К. Чинь

Введение: Первое издание этой книги знакомило студентов с разнообразными инструментами для рисования, техниками черчения и условными обозначениями, принятыми в проектировании. Автор первого и последующих изданий пытался в простой и доступной форме объяснишь основные методы архитектурной графики. В четвертом издании, при сохранении доходчивости и наглядности подачи изучаемого материала, были внесены некоторые существенные изменения.


распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

Утверждение паспортов фасадов зданий, сооружений

Заявители имеют право на досудебное (внесудебное) обжалование решений и действий (бездействия), принятых (осуществляемых) Комитетом, должностными лицами Комитета, государственными гражданскими служащими Комитета в ходе предоставления государственной услуги. Досудебный (внесудебный) порядок обжалования не исключает возможности обжалования решений и действий (бездействия), принятых (осуществляемых) в ходе предоставления государственной услуги, в судебном порядке. Досудебный (внесудебный) порядок обжалования не является для заявителя обязательным.

Заявитель может обратиться с жалобой в том числе в следующих случаях:

  • нарушение срока регистрации запроса о предоставлении государственной услуги;
  • нарушение срока предоставления государственной услуги;
  • требование у заявителя документов или информации либо осуществления действий, представление или осуществление которых не предусмотрено нормативными правовыми актами Российской Федерации, нормативными правовыми актами Санкт‑Петербурга для предоставления государственной услуги;
  • отказ в приеме документов, представление которых предусмотрено нормативными правовыми актами Российской Федерации, нормативными правовыми актами Санкт‑Петербурга для предоставления государственной услуги, у заявителя;
  • отказ в предоставлении государственной услуги, если основания отказа не предусмотрены федеральными законами и принятыми в соответствии с ними иными нормативными правовыми актами Российской Федерации, иными нормативными правовыми актами Санкт‑Петербурга;
  • затребование с заявителя при предоставлении государственной услуги платы, не предусмотренной нормативными правовыми актами Российской Федерации, нормативными правовыми актами Санкт‑Петербурга;
  • отказ Комитета, должностного лица Комитета, государственного гражданского служащего Комитета в исправлении допущенных опечаток и ошибок в выданных в результате предоставления государственной услуги документах либо нарушение установленного срока таких исправлений;
  • нарушение срока или порядка выдачи документов по результатам предоставления государственной услуги;
  • приостановление предоставления государственной услуги, если основания приостановления не предусмотрены федеральными законами и принятыми в соответствии с ними иными нормативными правовыми актами Российской Федерации, законами и иными нормативными правовыми актами Санкт‑Петербурга;
  • требование у заявителя при предоставлении государственной услуги документов или информации, отсутствие и (или) недостоверность которых не указывались при первоначальном отказе в приеме документов, необходимых для предоставления государственной услуги, либо в предоставлении государственной услуги, за исключением случаев, предусмотренных пунктом 4 части 1 статьи 7 Федерального закона №210‑ФЗ «Об организации предоставления государственных и муниципальных услуг».

В случае если жалоба подается через представителя заявителя, также представляется документ, подтверждающий полномочия на осуществление действий от имени заявителя. В качестве документа, подтверждающего полномочия на осуществление действий от имени заявителя, может быть представлена:

Жалоба может быть подана заявителем в письменной форме на бумажном носителе, в электронной форме (с использованием информационно‑телекоммуникационной сети «Интернет» посредством официального сайта Комитета (www.kgainfo.spb.ru), федерального Портала (www.gosuslugi.ru) либо Портала (www.gu.spb.ru)) в Комитет. Подача жалобы в электронной форме обеспечивается при наличии технической возможности.

Жалобы на решения и действия (бездействие) руководителя Комитета подаются в Комитет.

Жалоба на решения и действия (бездействие) Комитета, должностного лица Комитета, государственного гражданского служащего, руководителя Комитета может быть направлена:

  • по почте;
  • с использованием информационно‑телекоммуникационной сети «Интернет» посредством: официального сайта Комитета , федерального Портала либо Портала. Подача жалобы посредством официального сайта Комитета обеспечивается при наличии технической возможности. Подача жалобы посредством федерального Портала обеспечивается при наличии технической возможности. Подача жалобы посредством Портала обеспечивается при наличии технической возможности;
  • при личном приеме заявителя в Комитете (в месте предоставления государственной услуги, т.е. в месте, где заявитель подавал запрос на получение государственной услуги, нарушение порядка предоставления которой обжалуется, либо в месте, где заявителем получен результат указанной государственной услуги).

При подаче жалобы:

  1. При личном приеме заявителя в письменной форме на бумажном носителе заявитель представляет документ, удостоверяющий его личность в соответствии с законодательством Российской Федерации.
  2. В электронной форме могут быть представлены документы, указанные в пункте 5.1 административного регламента, при этом документа, удостоверяющий личность заявителя, не требуется. Заполнение заявления о рассмотрении жалобы через Портал производится заявителем лично при условии авторизации заявителя на Портале посредством ЕСИА. Возможность подать жалобу посредством Портала обеспечивается для заявителей, которые подавали заявление о предоставлении государственной услуги через Портал.

Рассмотрение жалоб

Срок рассмотрения жалобы исчисляется со дня регистрации жалобы в уполномоченном на ее рассмотрение органе.

Жалоба на решения и действия (бездействие) Комитета, его должностных лиц и государственных гражданских служащих рассматривается Комитетом.

В случае если жалоба подана заявителем в орган, в компетенцию которого не входит принятие решения по жалобе, в течение трех рабочих дней со дня ее регистрации указанный орган направляет жалобу в уполномоченный на ее рассмотрение орган и в письменной форме информирует заявителя о перенаправлении жалобы. При этом срок рассмотрения жалобы исчисляется со дня регистрации жалобы в уполномоченном на ее рассмотрение органе.

В случае если в отношении поступившей жалобы федеральным законом установлен иной порядок (процедура) подачи и рассмотрения жалоб, положения настоящего раздела не применяются, и заявитель уведомляется о том, что его жалоба будет рассмотрена в порядке и сроки, предусмотренные федеральным законом.

Жалоба должна содержать:

  • наименование Комитета, должностного лица Комитета либо государственного гражданского служащего Комитета, решения и действия (бездействие) которых обжалуются;
  • фамилию, имя, отчество (последнее — при наличии), сведения о месте жительства заявителя — физического лица либо наименование, сведения о месте нахождения заявителя — юридического лица, а также номер (номера) контактного телефона, адрес (адреса) электронной почты (при наличии) и почтовый адрес, по которым должен быть направлен ответ заявителю;
  • сведения об обжалуемых решениях и действиях (бездействии) Комитета, должностного лица Комитета либо государственного гражданского служащего Комитета, в том числе в случае подачи жалобы через Портал — вид нарушения, указанный в пункте 5.1 административного регламента;
  • доводы, на основании которых заявитель не согласен с решением и действием (бездействием) Комитета, должностного лица Комитета, государственного гражданского служащего Комитета. Заявителем могут быть представлены документы (при наличии), подтверждающие доводы заявителя, либо их копии.

Заявитель имеет право на получение информации и документов, необходимых для обоснования и рассмотрения жалобы.

Жалоба, поступившая в Комитет либо вышестоящий орган, подлежит регистрации не позднее следующего рабочего дня со дня ее поступления. Жалоба подлежит рассмотрению должностным лицом, наделенным полномочиями по рассмотрению жалоб, в течение пятнадцати рабочих дней со дня ее регистрации, если более короткие сроки рассмотрения жалобы не установлены Комитетом.

В случае обжалования отказа Комитета в приеме документов у заявителя либо в исправлении допущенных опечаток и (или) ошибок или в случае обжалования нарушения установленного срока таких исправлений жалоба рассматривается в течение пяти рабочих дней со дня ее регистрации.

По результатам рассмотрения жалобы Комитет принимает одно из следующих решений:

  • жалоба удовлетворяется, в том числе в форме отмены принятого решения, исправления допущенных опечаток и ошибок в выданных в результате предоставления государственной услуги документах, возврата заявителю денежных средств, взимание которых не предусмотрено нормативными правовыми актами Российской Федерации, нормативными правовыми актами Санкт‑Петербурга;
  • в удовлетворении жалобы отказывается.

По результатам проверки при отсутствии в жалобе доводов, подтверждающих наличие указанного заявителем вида нарушения порядка предоставления услуги, должностное лицо, ответственное за рассмотрение жалобы, принимает решение об отказе в рассмотрении жалобы по существу в связи с несоответствием сведений, изложенных в жалобе, указанному виду нарушения.

При удовлетворении жалобы Комитет принимает исчерпывающие меры по устранению выявленных нарушений, в том числе по выдаче заявителю результата государственной услуги, не позднее пяти рабочих дней со дня принятия решения, если иное не установлено законодательством Российской Федерации.

Не позднее дня, следующего за днем принятия решения, заявителю в письменной форме и по желанию заявителя в электронной форме направляется мотивированный ответ о результатах рассмотрения жалобы.

В ответе по результатам рассмотрения жалобы указываются:

  • наименование Комитета, должность, фамилия, имя, отчество (при наличии) его должностного лица, принявшего решение по жалобе;
  • номер, дата, место принятия решения, включая сведения о должностном лице, решение или действие (бездействие) которого обжалуется;
  • фамилия, имя, отчество (при наличии) или наименование заявителя;
  • основания для принятия решения по жалобе;
  • принятое по жалобе решение;
  • в случае если жалоба признана обоснованной, — сроки устранения выявленных нарушений, в том числе срок предоставления результата государственной услуги;
  • сведения о порядке обжалования принятого по жалобе решения.

В случае признания жалобы подлежащей удовлетворению в ответе заявителю, указанном в абзаце втором настоящего пункта, дается информация о действиях, осуществляемых Комитетом, в целях незамедлительного устранения выявленных нарушений при оказании государственной услуги, а также приносятся извинения за доставленные неудобства и указывается информация о дальнейших действиях, которые необходимо совершить заявителю в целях получения государственной услуги.

В случае признания жалобы не подлежащей удовлетворению в ответе заявителю, указанном в абзаце втором настоящего пункта, даются аргументированные разъяснения о причинах принятого решения, а также информация о порядке обжалования принятого решения.

Ответ по результатам рассмотрения жалобы подписывается уполномоченным на рассмотрение жалобы должностным лицом Комитета, наделенным полномочиями по рассмотрению жалоб.

По желанию заявителя ответ по результатам рассмотрения жалобы может быть представлен не позднее дня, следующего за днем принятия решения, в форме электронного документа, подписанного электронной подписью уполномоченного на рассмотрение жалобы должностного лица и (или) уполномоченного на рассмотрение жалобы Комитета, наделенного полномочиями по рассмотрению жалоб, вид которой установлен законодательством Российской Федерации.

В случае установления в ходе или по результатам рассмотрения жалобы признаков состава административного правонарушения или преступления должностное лицо Комитета, наделенные полномочиями по рассмотрению жалоб, незамедлительно направляют имеющиеся материалы в органы прокуратуры.

Комитет отказывает в удовлетворении жалобы в следующих случаях:

  • наличие вступившего в законную силу решения суда, арбитражного суда по жалобе о том же предмете и по тем же основаниям;
  • подача жалобы лицом, полномочия которого не подтверждены в порядке, установленном законодательством Российской Федерации;
  • наличие решения по жалобе, принятого ранее в соответствии с требованиями настоящего Административного регламента в отношении того же заявителя и по тому же предмету жалобы.

Комитет вправе оставить жалобу без ответа в следующих случаях:

  • наличие в жалобе нецензурных либо оскорбительных выражений, угроз жизни, здоровью и имуществу должностного лица, а также членов его семьи;
  • отсутствие возможности прочитать какую‑либо часть текста жалобы, фамилию, имя, отчество (при наличии) и (или) почтовый адрес заявителя, указанные в жалобе. Под отсутствием возможности прочитать понимается случай, при котором часть текста жалобы и (или) ФИО и (или) почтовый адрес не поддаются прочтению.

В случае оставления жалобы без ответа по основаниям, указанным в абзаце втором настоящего пункта, Комитет сообщает гражданину, направившему жалобу, о недопустимости злоупотребления правом.

В случае оставления жалобы без ответа Комитет в течение 3 (трех) рабочих дней со дня регистрации жалобы сообщает об этом гражданину, направившему жалобу, если его фамилия и почтовый адрес поддаются прочтению.

Порядок обжалования решения по жалобе

Решение, принятое по результатам рассмотрения жалобы, может быть обжаловано вице‑губернатору Санкт‑Петербурга, непосредственно координирующему и контролирующему деятельность Комитета (Смольный, Санкт‑Петербург, 191060, тел. (812) 576‑48‑66), в Правительство Санкт‑Петербурга, а также в суд в порядке и сроки, предусмотренные действующим законодательством.

Информирование заявителей о порядке подачи и рассмотрения жалобы на решения и действия (бездействие) Комитета, его должностных лиц, государственных гражданских служащих осуществляется посредством размещения информации на Портале.

Консультирование заявителей о порядке обжалования решений и действий (бездействия) осуществляется также по телефонам, адресам электронной почты, а также при личном приеме.

Положения настоящего раздела, устанавливающие порядок подачи и рассмотрения жалоб заявителей на нарушения их прав при предоставлении государственных услуг, не распространяются на отношения, регулируемые Федеральным законом от 02.05.2006 №59‑ФЗ «О порядке рассмотрения обращений граждан Российской Федерации».


Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Планирование и выполнение фасадов


Использование сдвоенного мачтового подъемника для монтажа фасада
Ар. Хариш Гупта обсуждает важность логистики, планирования производства и штабелирования материалов для строительства высотных фасадов, а также проблемы, связанные с этим, с Сима Гупта

Какие проблемы возникают при строительстве фасадов в высотных зданиях?
Высоким зданиям нужны устойчивые и гибкие фасады, чтобы прослужить долго.Фасады определяют здание, и чем выше здание, тем более уникальным оно должно быть, поскольку выделяется как вершина посреди городского пространства. Дизайн должен быть уникальным и устойчивым. Самым важным шагом является планирование фасада в соответствии с основной программой других компонентов здания и последовательностью операций. Это самая сложная часть, и часто жесткий план становится слишком гибким, теряя сюжет на полпути и заканчивая беспорядком и задержками. Необходимость взаимодействия специалиста по фасадам для реализации проекта между заказчиком и подрядчиком фасада на начальной стадии проекта до его завершения становится необходимостью, а не роскошью.

Укладка и складирование отдельных панелей на площадке Использование верхней палубы для ускорения вертикальной логистики Монтаж модульных панелей с монорельсовой лебедкой

Как добиться работающего планирования фасада?
Каждый проект имеет уникальный фасад и поэтому требует уникальной планировки. В планировании нет правил большого пальца. Необходимо понимать последовательность операций на объекте, оптимальное планирование производства, простоту выполнения, направление ветра и благоприятное время для внедрения, хранения и штабелирования на объекте и, наконец, маркетинговые потребности.Здесь специалист по фасаду играет наиболее важную роль в обеспечении восприимчивости объекта, когда подрядчик по фасаду приходит на борт.

Как погодные условия влияют на планирование и исполнение фасада?
Понимание погодных условий является важным требованием. Для высотных фасадов необходимы фасадные элементы, перевозимые на большой высоте. Ветер и дождь создают огромную проблему, иногда задерживая установку на месяцы, если не спланировать должным образом. Самые ветреные стороны проекта должны проявляться в период слабых ветров месяца и года.Это обеспечит отсутствие отрицательного ветрового давления на другие стороны в ветреные дни. Планируя установку фасадных элементов с внешней стороны, при установке больших панелей ветер может быть очень опасным. При установке панелей на высоких участках, где скорость ветра превышает 3 кПа, необходимо тщательно спланировать вертикальное подъемное оборудование, чтобы избежать ветрового воздействия.

Какие аспекты вертикальной логистики следует учитывать при проектировании высотных фасадов?
Это явно зависит от типа фасада, ориентации фасада в соответствии с направлением ветра и плана здания, обеспечивающего доступ к вертикальной логистике.Кран, подъемник с двойной мачтой или мачтой, люлька и механическая лебедка являются обычным подъемным оборудованием, в то время как подъемник для материалов используется, когда другой доступ ограничен. Использование суперпалубов, консольных и позволяющих поднимать поддоны с материалами с помощью кранов на определенные этажи, является дорогостоящим, но это самый быстрый вариант для сборных панелей и других фасадных элементов, который значительно увеличивает скорость логистики.

Подъемник может поднимать только то, что может поместиться в его клетке. Для чего-то большего потребуется лебедка, кран или подъемник на мачту.Это планирование должно выполняться на начальной стадии, поскольку позже оно может стать узким местом. Всегда лучше, чтобы подрядчик по фасаду делал свои собственные подъемные механизмы, а не объединял их с общей вертикальной логистикой других подрядчиков. Взаимозависимости в сложных или высотных зданиях требуют почти идеальной координации, которая достигается только в некоторых проектах, и специалист по фасадам может вести процесс очень рано, иначе к тому времени, когда подрядчик по фасадам официально вступит в должность, может быть слишком поздно.

Что включает в себя планирование производства?


Идеальный способ удовлетворить маркетинговые потребности проекта — это закончить фасад на 100% по мере того, как высотное здание поднимается вверх, как это видно на этой высотке 432 Park Avenue в Нью-Йорке. Часто производство не соответствует требованиям объекта.В то время как требования к месту планируются в соответствии с доступными фронтами, последовательностью или проблемами и требуют некоторого гибкого планирования, производство часто является жестким и концентрируется на массовых объемах и оптимизации. Необходимо определить баланс в последовательности и производстве в начале проекта, еще до того, как материал будет заказан. Материал следует заказывать партиями, чтобы соответствовать требованиям объекта, а не только оптимальному производству, иначе это приведет к закупорке складских помещений на объекте или несоответствию поставленного материала по сравнению с требуемым материалом.

Как обеспечить эффективное штабелирование и хранение материалов на месте?
Планируемый магазин — это сердце фасадного проекта. В фасаде есть бесчисленное множество компонентов, которые необходимо интегрировать на месте. Правильная планировка магазина идет рука об руку с генеральным планом фасада. Принцип «первым пришел — первым обслужен» (FIFO) лучше всего работает при работе с элементами, которые необходимо укладывать в стопку в соответствии с последовательностью. Часто возникает большая проблема с незапланированными складскими помещениями и неустойчивой последовательностью выполнения, когда материалы, которые необходимо возвести, застревают за материалами более поздней последовательности.Это происходит не только из-за плохого планирования, но и из-за того, что фронты для работы не готовы вовремя.

Хранение материала разбросано или очень далеко от вертикальных подъемников, что увеличит сроки. Запасы должны поступать в систему точно для более быстрого принятия решений. Иногда ограничения площадки могут предлагать меньше места для хранения материалов, и менеджеру проекта необходимо уметь делать заказы по фронтам и планировать. Часто планирование идет наперекосяк, и производство отправляет материал, для которого недоступны фасады, тем самым блокируя запасы на объекте и складские помещения.Хорошая координация между сайтом и производством обеспечивает плавный прогресс.

Как проект может вовремя удовлетворить свои маркетинговые потребности?
Последний, но самый важный, это маркетинговый аспект, и ничто так не гарантирует, как высотное здание, завершенное во всех отношениях, поднимающееся к небу. Получение дохода основано на (%) завершении проекта, и группе планирования необходимо решить эту проблему на начальной стадии. Специалист по фасадам должен быть задействован в маркетинговой команде и команде по реализации сайта, чтобы понять чувствительность проекта и дать рекомендации по методологии реализации, которая позволит завершить проект, чтобы в начале проекта был беспроигрышный сценарий для всех заинтересованных сторон. проект.

Пример использования


Использование подъемника для перевозки материалов для перемещения материалов Данный пример представляет собой проект фасада, реализованный на 68-этажном высотном жилом доме премиум-класса. Для достижения поставленных целей весь фасад был разбит на три этапа в соответствии с высотой конструкции:

По сути, это было запланированное завершение по этажам в три этапа, чтобы обеспечить оптимизацию всех потребностей проекта. В проекте были элементы фасада: единая навесная стена, полуунифицированная навесная стена, стеклянные перила и системное окно.

Ряд вариантов был сделан в соответствии с конструктивными ограничениями и ограничениями площадки в данном случае: подъемник для материалов, внутренние пассажирские лифты, люлька и лебедка. По размеру фасадного элемента и расположению на фасаде был сделан выбор по вертикальной транспортировке фасадных элементов. Панели или окна привязывались к лебедке, которая располагалась на фасаде здания или шахте, и механически поднималась в нужное место. Здесь размер не является ограничением, и практически любой размер можно поднять с большой осторожностью, если он находится на открытом пространстве.Однако в случае больших панелей или очень многоэтажного проекта прогресс может быть очень медленным. Другой использованный метод — пассажирский и грузовой подъемник. Легкость подъема с этим намного лучше, так как это намного быстрее, и за один подъем можно поднять много материала. Недостатком является размер панелей или окон, который определяется размером кабины подъемника.

Люльки или гондолы использовались для всех элементов навесных стен, в то время как более мелкие элементы, такие как стекло перил, перевозились с помощью внутренних лифтов.Ускорение ввода в эксплуатацию основных служебных лифтов на ранней стадии проекта может творить чудеса с проектом, поскольку в таких высотных проектах они могут перемещаться со скоростью 4 м / с или быстрее, что значительно сокращает время в пути и время ожидания людей и материалов. За этим последовали, поскольку материал был заказан в соответствии с тремя этапами, а оптимизация производства была ограничена этапами, а не всем проектом. Эти вехи помогли завершить строительство в траншеях, обеспечив своевременный приток денежных средств.

Ар.Хариш Гупта имеет степени бакалавра Арча, Б.Е. Конста, MMM и имеет более чем 25-летний опыт работы в области архитектуры, дизайна фасадов и управления проектами. С ним можно связаться по этому адресу электронной почты, защищенному от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Фасад в архитектуре: определение и дизайн — видео и стенограмма урока

Дизайн фасада

Когда архитектор проектирует фасад, он учитывает множество элементов. Как будет выглядеть вход? Какой тип строительного материала, например, камень, деревянный каркас или кирпич, будет использоваться? Они также должны учитывать fenestration , или размещение и пропорции окон.

На протяжении всей истории архитектурные стили менялись и продолжают меняться сегодня. Архитекторы разных периодов отдавали предпочтение совершенно разным стилям фасадов. Рассмотрим три примера.

Готический фасад

Начиная с двенадцатого века, когда готика архитектура была известна, фасады зданий были массивными и внушительными. Западный фасад собора Нотр-Дам-де-Пари имеет многоуровневые окна и две высокие башни.Люди входят в церковь через три массивные арочные входные двери. Когда они смотрят вверх, они видят большое окно-розетку , круглую форму витража. Каждый элемент фасада Нотр-Дам был размещен целенаправленно, и в целом он передает мощное заявление о роли церкви в обществе в то время.

Фасад в стиле греческого возрождения

Наш следующий пример — фасад жилой архитектуры, построенный в стиле греческого возрождения и популярный в Соединенных Штатах в девятнадцатом веке. «Греческое возрождение» напоминает древнегреческую архитектуру и подчеркивает порядок, пропорции и симметрию . — это когда две стороны чего-то уравновешены и равны.

В примере этого дома, построенного в северной части штата Нью-Йорк в 1847 году, мы можем увидеть центральное крыльцо с колоннами, каждая сторона которого поддерживается двумя колоннами одинакового размера и украшения. Крыльцо ведет к входной двери. По бокам крыльца расположены окна с прямоугольными ставнями, причем расположение окон на первом и втором этажах уравновешено с целым.Это придает зданию величественный вид, сохраняя при этом простоту.

Фасады современных зданий

Сегодня у архитекторов есть множество возможностей. Они могут создать что-то, отражающее прошлые стили, или создать что-то смелое и новое. Во всем мире современные архитекторы разработали поразительные фасады с дикими текстурами, яркими цветами и экстремальной асимметрией. Некоторые большие современные здания имеют фасадных систем , построенных элементов, которые обеспечивают украшения и экологические преимущества (например, лучшее энергосбережение).У них есть металл или стекло, подвешенное или прикрепленное к лицу здания, как кожа.

Передний фасад HARPA, большого концертного зала и культурного центра в Рейкьявике, Исландия, является хорошим примером современной архитектуры. Он асимметричный, с длинными перпендикулярными формами и стеклянной кожей, которая меняется по внешнему виду, когда солнце сходит в течение дня. Это динамичный фасад для динамичного здания.

Это всего лишь три примера фасадов. В следующий раз, когда вы путешествуете, посмотрите на фасады зданий вокруг вас.Как они организованы и что они говорят о здании, в котором они расположены?

Резюме урока

Фасад в архитектуре — это внешняя стена здания, обычно с дверями или окнами. Часто это слово относится к передней стене строения с входом. Передний фасад имеет тенденцию быть более внушительным или декоративным. Элементы, которые следует учитывать при взгляде на фасады, включают окон, или расположение и пропорции окон.

Фасады менялись со временем.В архитектуре Gothic были представлены внушительные элементы, такие как массивные арочные дверные проемы и окон-розеток , которые представляют собой круглую форму витража. В более поздней архитектуре года греческого возрождения , фасады напоминали древнегреческую архитектуру и подчеркивали порядок, пропорции, а также находились под влиянием симметрии , идеи о том, что все элементы дизайна были сбалансированы и равны. Современная архитектура отличается дикими и смелыми фасадами.Некоторые используют фасадные системы или сконструированные сегменты, которые прикрепляются к внешней стороне здания как кожа.

7 Элегантный застекленный фасад, детали

Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку новостей.

Застекленные фасады построены вокруг света и видов. От двойного остекления и стекла с низким содержанием железа до фриттованного стекла — застекленные фасады бывают самых разных форм и размеров. Они также могут быть навесными стенами, где неструктурные внешние стены не несут никакой статической нагрузки от здания, кроме их собственного веса.В более общем смысле, современные застекленные фасады часто строятся так, чтобы перекрывать несколько этажей, с учетом боковых нагрузок и колебаний.

Устойчивые к проникновению воздуха и воды, остекленные фасадные системы могут обеспечить способ смягчения условий окружающей среды, при этом открываясь для более широкого контекста. Следующие проекты демонстрируют ряд современных деталей застекленных фасадов, позволяя глубже взглянуть на продукты, производителей и производителей, которые воплощают эти проекты в жизнь. В качестве примеров систем остекления проекты иллюстрируют различные типы обрамления и установки, а также то, как современные застекленные фасады могут быть определены сегодня.

Офисное здание Novartis от WEISS / MANFREDI, Восточный Ганновер, Нью-Джерси, США

Модульные навесные стены от Union County Plate Glass Co.

Проект Novartis представляет собой онкологическое офисное здание площадью 140 000 квадратных футов в штаб-квартире Novartis в Северной Америке. Пять этажей открытых офисных рабочих зон соединены восходящей спиралью «гостиных» с видами на обширный кампус площадью 230 акров. Отмеченные деревянной отделкой, свободными пролетами колонн и стеклом с низким содержанием железа, «гостиные» обеспечивают общую основу для взаимодействия различных проектных групп.Основные рабочие области заполнены светом и настроены для максимальной гибкости и междисциплинарного сотрудничества. Облицованное ненесущей стеной из колеблющегося кислотно-травленого, отражающего стекла с низким содержанием железа, здание отражает ландшафт и представляет собой инновационную парадигму совместной работы.

Штаб-квартира JTI , Skidmore, Owings & Merrill LLP (SOM), Женева, Швейцария

Навесные стены из Josef Gartner GmbH

Дизайн

SOM для штаб-квартиры JTI основан на ссылках из контекста сайта, включая Женевское озеро и Альпы.Фасадная система с закрытыми полостями для проекта была разработана как уникальная модульная навесная стена, отвечающая требованиям европейских энергетических директив и рейтингу устойчивости Swiss Minergie. Система CCF состоит из тройного остекления на внутреннем слое и одинарного остекления на внешнем, образуя полость, объединенную с рулонной шторкой. Для получения дополнительных сведений о системе CCF ознакомьтесь с подробным объяснением SOM ​​на Architizer.

Elbphilharmonie by Herzog & de Meuron, Гамбург, Германия

Детали застекленного фасада производства Gartner и Guardian Glass

После десяти лет строительства, Эльбская филармония Herzog & de Meuron была завершена как концертный зал на 2100 мест в Гамбурге.Комплекс зданий включает в себя филармонию, зал камерной музыки, рестораны, бары, панорамную террасу с видом на Гамбург и гавань, апартаменты, отель и автостоянку. Построенный на вершине исторического склада, верхняя часть здания обернута изогнутыми стеклянными панелями, которые отражают окружающий город и небо. В то время как часть стеклянных панелей изогнута и перфорирована для создания отверстий, другие стеклянные панели фриттованы.

Учебный центр для студентов Университета Райерсона by Snøhetta

Изготовлено компанией Guardian Glass

Разработанный Snøhetta и Zeidler Partnership Architects, учебный центр для студентов Университета Райерсона был вдохновлен историческими местами сбора, такими как Стоас и Агора в древней Греции; Задуманный как «библиотека без книг», дизайн создает естественные условия для групп студентов, чтобы они могли взаимодействовать и сотрудничать, а также учиться независимо.Проект отличается энергоэффективным фасадом, который сочетает в себе высококачественную цифровую печать на стекле и керамике с более чем 1000 панелей Guardian SunGuard SuperNeutral 68 в сборке с тройным остеклением.

Pierres Vives от Zaha Hadid Architects, Монпелье, Франция

CF-50 Навесные стены от Reynaers Aluminium

Здание Pierres Vives объединяет архив, библиотеку и спортивный сектор департамента де л’Эро. Сформированное вокруг единой непрерывной оболочки здание создает плавную индивидуальность, которая отражается в стекле и непрозрачных поверхностях.Было использовано более тысячи крупных сборных железобетонных модулей, чтобы отразить поток колонно-балочной конструкции. Между ними простирается система навесных стен, оснащенных алюминиевыми профилями Reynaers CW 70. Это решение было основано на существующей системе CW 50. Переконфигурированные системы потребовали проведения многочисленных подробных исследований, чтобы увидеть, как огороженный фасад будет работать со сборкой различных, замысловато вырезанных бетонных оболочек.

Jaizkibel Student Dormitory by Otxotorena Arquitectos, Сан-Себастьян, Испания

Стеклянная ненесущая стена от UXAMA

Для этого проекта Otxotorena Arquitectos изобретательно восстановила односемейный дворец начала двадцатого века в Сан-Себастьяне, Испания.Расположенный в привилегированном месте с великолепным видом, архитекторы использовали эффектную стеклянную навесную стену, чтобы отразить и подчеркнуть доминирующее присутствие пейзажа. С одной точки зрения, здание выделяется исторической лепниной и украшениями, а с другой — оно приобретает совершенно современную отражающую идентичность.

EY Center by fjmt, Сидней, Австралия

Навесная стена Производство Permasteelisa

Система навесных стен с закрытыми полостями, построенная fjmt, была первой в Австралии.Внешний вид здания состоит из цельного листа прозрачного стекла с низким содержанием железа, который свешивается перед герметичной, непыльной, находящейся под давлением полости, которая содержит динамические деревянные жалюзи для затемнения. За системой двойного остекления скрывается прочный слой изоляционного стекла с высокими эксплуатационными характеристиками. Кроме того, к другим функциям относятся гибридные охлаждающие балки, полностью светодиодная схема освещения и усовершенствованная система контроля энергопотребления наряду с системой с закрытыми полостями.

Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку новостей.

Получить обзор фасада | Услуги

Обзор услуг

На некоторых улицах в центре города изменения фасадов и новое строительство вызывают необходимость пересмотра фасада. Этот процесс гарантирует, что застройка соответствует своему окружению и добавляет пешеходных ощущений.

Рецензент оценивает архитектурные материалы, отделку и цвета предложения. Они также оценивают размер и расположение окон и видимость входов в здание.Кодекс Филадельфии определяет участки улиц, которые требуют проверки фасадов. В их числе:

  • Broad Street.
  • Маркет-стрит.
  • Каштановая улица.
  • Уолнат-стрит.

Вы можете запросить концептуальный анализ на этапах планирования вашего проекта. Заявки на получение разрешения на строительство также могут инициировать проверку фасада.

Этот процесс отличается от обзора фасада гаража.

Кто

Кандидатов:

  • Разработчики.
  • Архитекторы.
  • Инженеры.
  • Экспедиторов.

Защитники исторического наследия и общественные группы также занимаются проверкой фасадов.

Где и когда

Офис Городской комиссии по планированию Филадельфии (PCPC) находится по адресу:

1515 Arch St.
13-й этаж
Philadelphia, PA 19102

Часы работы: с понедельника по пятницу с 8:30 до 16:00. Назначения обязательны.

Стоимость

За концептуальную проверку фасада плата не взимается.Когда вы подаете заявку на разрешение на строительство, стоимость проверки фасада входит в его стоимость.

Как

Обзоры

могут проводиться в электронном виде через eCLIPSE или в форме внебиржевых консультаций с персоналом PCPC.

Чтобы запланировать личное рассмотрение плана, воспользуйтесь нашей онлайн-системой записи на прием. После того, как вы ввели свою контактную информацию, выберите «Комиссия по планированию» и выберите «Обзор плана городского проектирования».

Персоналу

PCPC может потребоваться встреча для крупных или сложных предложений.Вы должны принести на рассмотрение или отправить в eCLIPSE следующие материалы:

  • Фасадные чертежи с указанием основных размеров и меток материалов, отделки и цветов. При ремонте следует различать существующие материалы и новые материалы. Принесите несколько бумажных копий для проверки без рецепта.
  • Лист или доска с описанием ваших строительных материалов. Фотографии материалов должны быть включены вместе с названиями производителей и продуктов.Или вы можете принести образцы физических материалов.
  • Фотографии существующего здания или участка.
  • Фотографии соседних домов по обе стороны.
  • Ваше заявление на получение разрешения на строительство.

После того, как персонал PCPC выдаст разрешение, Департамент лицензий и инспекций (L&I) продолжит процесс выдачи разрешений.

Вопросы?

Если у вас есть вопросы, свяжитесь с сотрудниками Городской комиссии по планированию по телефону (215) 683-4615.

[Фасад и план этажа здания XVIII века]

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к Ссылаясь на первоисточники.

  • Консультации по правам : Нет известных ограничений на публикацию.
  • Номер репродукции : LC-USZ62-110401 (ч / б пленка, копия негр.)
  • Телефонный номер : Illus. in NA2520 .B4 1797 Am Imp [Rare Book RR]
  • Консультации по доступу : —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
  2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (при условии, что они есть на оригинале), обычно вы можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Товар оцифрован? (Уменьшенное (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
      В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Пожалуйста, перейдите к # 2.
  2. Указывают ли вышеприведенные поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Пожалуйста, перейдите к # 3.
  3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Проект современного дома с красивым внешним фасадом.

Архитектурный дизайн НАБОР PDF и САПР Скидка 30%. Ограниченное по времени предложение. СЕЙЧАС $ 390!

БЕСПЛАТНЫЙ ОБМЕН — Получите новый дизайн бесплатно, если передумаете после покупки.

Чистая площадь: 2095 кв. Футов
Общая площадь: 0 кв.м
Спальни: 3
Ванные: 3
Этажей: 2
Высота: 25 ′ 3 ″
Ширина: 37 ′ 9 ″
Глубина: 48 ′ 7 ″
Стоимость сборки: от 195 000 $

Свяжитесь с нами: [адрес электронной почты защищен]

Архитектурный дизайн PDF & CAD SET — СЕЙЧАС $ 390
Все проекты в дюймах / футах и ​​в метрических единицах.

Все наши пакеты включают файлы САПР, и ваш местный строитель может изменить проект в зависимости от местных условий.


Закажите архитектурный проект, прежде чем связываться с местным строителем
Доставьте заказанный проект нескольким строителям, чтобы получить лучшую цену строительства.

Перерисовка наших планов на основе изображений в Интернете является нарушением авторских прав.

Чистая площадь — это общая сумма всех внутренних площадей помещения.
Общая площадь . измеряется до внешней стороны внешних стен.

Очень популярный современный дом с тремя спальнями и двумя гостиными. Крытая терраса.

Copyright © 2010-2021 ООО «Концепт Инжиниринг». Все права защищены.

Этот архитектурный проект защищен законами США и международными законами об авторских правах.

Любое несанкционированное копирование, редактирование, воспроизведение и распространение является нарушением авторских прав.

Закажите архитектурный проект, прежде чем обращаться к местному строителю.

Важный компонент вашего плана обслуживания — Осмотр фасада

В свете трагического обрушения многоквартирного дома в Серфсайде, Флорида, в начале этого года, советы по управлению кондоминиумами и кооперативами, а также арендодатели домов, сдаваемых в аренду, внимательно следят за своей политикой проверки систем зданий. Несмотря на то, что все обязательные проверки существуют по определенной причине и к ним следует относиться очень серьезно, одним из наиболее важных является осмотр фасада.Как часто нужно проверять фасад? Должен ли этот осмотр проводить наемный профессионал? Чиновник местного самоуправления? Частным агентством? По одному каждому? Если обнаружится что-то неприятное, какие меры следует предпринять и как быстро?

Дэвид Кац, архитектор и менеджер проекта компании Katz Architecture из Нью-Йорка, говорит: «Большинство повреждений происходит постепенно. При раннем обнаружении условия могут быть исправлены, а повреждения устранены.В противном случае результаты могут быть катастрофическими. Что-нибудь вроде тонкой трещины в растворе привлечет влагу. И поскольку вода расширяется при замерзании, трещина будет расти во время циклов замораживания / оттаивания. При отсутствии контроля эта трещина может привести к коррозии стали, нарушению конструкции и, в худшем случае, к разделению элементов кладки и падению на улицу ».

Джулия Алимонти, архитектор из CTL Group, также базирующейся в Нью-Йорке, соглашается.«Важно следить за состоянием вашего фасада, чтобы не допустить его ухудшения. Мы также должны быть в состоянии подготовиться к капитальным проектам до того, как они станут критическими, и организовать их финансирование без осложнений, вызванных пренебрежением ».

«По нашему опыту, — добавляет Кац, — самые серьезные повреждения и ухудшение были вызваны отложенным техническим обслуживанием — либо из-за недостатка знаний о городских нормативных требованиях, либо из-за финансовых трудностей.Мы всегда советуем нашим клиентам, что чем дольше будут игнорироваться проблемы, тем дороже будет ремонт ».

Кто должен проводить проверки?

«Осмотр фасада должен проводиться обычным лицензированным архитектором или инженером, специализирующимся на внешних системах здания», — говорит Алимонти.

Добавить комментарий

Ваш адрес email не будет опубликован.
