3Д принтер домов: Строим дом с помощью 3D-принтера: обзор компаний и перспективы

Содержание

Строим дом с помощью 3D-принтера: обзор компаний и перспективы

Строительная 3D-печать – одно из самых неоднозначных, но быстроразвивающихся направлений в области аддитивных технологий. В создании 3D-принтеров для укладки строительных смесей соревнуются инженеры со всего мира, а проекты варьируются от неказистых, возведенных на скорую руку сарайчиков до многоэтажных домов. Сегодня мы отдадим дань наиболее известным именам в области аддитивных строительных технологий и попытаемся разобраться что же такое строительная 3D-печать, как она применяется, и чего стоит ожидать в будущем.

Contour Crafting

Одним из основателей современных технологий строительной 3D-печати считается профессор Берох Хошневис. Уроженец Ирана, Берох переехал в США и в настоящее время входит в деканат Университета Южной Калифорнии (USC), а также тесно сотрудничает с NASA. Профессору Кошневису принадлежит авторство технологии Contour Crafting, так или иначе послужившей основой для альтернативных разработок: строительная смесь наносится с помощью экструдера, установленного на подвижной портальной конструкции.

Полноценная версия технологии предусматривает полностью автоматизированный процесс, включая установку арматуры и коммуникаций во время печати с помощью роботов-манипуляторов. Работы над технологией ведутся с 1995 года, однако практических результатов мало, либо же они держатся в секрете. Дело в том, что одним из спонсоров исследований выступают ВМС США, заинтересованные в технологии автоматизированного строительства военных баз. С 2010 года наработками команды заинтересовалась и NASA, нуждающаяся в подходящей методике строительства лунных и марсианских колоний. Кошневис же успел обвинить в краже технологий китайскую строительную компанию WinSun (см. ниже), стремительно укрепляющую позиции на коммерческом рынке.

D -Shape

Один из наиболее необычных вариантов строительной 3D-печати, разработанный итальянским инженером Энрико Дини. В отличие от конкурентных установок, 3D-принтер D-Shape не использует позиционируемый по трем осям экструдер, а полагается на целый массив из 300 сопел, закрепленный на подвижной платформе.

Рабочая площадь в текущей версии составляет 6х6 метров. Технология скорее напоминает струйную печать, а массив используется для нанесения связующего агента на слои песка. Первая модель принтера, запатентованная в 2006 году, печатала эпоксидными смолами, но такой подход вызвал немало технических трудностей и был оставлен. Новая версия, запатентованная в 2008 году, использует в качестве байндеров оксиды металлов и хлорид магния.
Теоретически технология позволяет добиваться высокой скорости печати, однако на практике возникают ограничения из-за медленного отверждения материала – для полного схватывания требуются примерно одни сутки. С другой стороны, остаточный материал выступает в роли опоры, частично снимая механическую нагрузку со свежих слоев. Хотя Дини не оставляет надежд на коммерциализацию своей технологии, самым внушительным примером практической печати пока что остается цельная скульптура под названием «Радиолярия» размером 3х3х3 метра.

«StroyBot » Андрея Руденко

Андрей Руденко по праву занимает место одного из первопроходцев строительной 3D-печати. Талантливый инженер, переехавший в Миннесоту, впервые привлек внимание проектом миниатюрного сказочного замка, изготовленного с помощью 3D-принтера собственной конструкции под названием «СтройБот».

Путь разработчика оказался тернистым, причем главные проблемы заключаются не в технологии, а вездесущей бюрократии. Столкнувшись с красной лентой в США и не питая особых иллюзий насчет российского рынка, Андрей нашел поддержку в лице Льюиса Якича – калифорнийского предпринимателя и владельца филиппинской гостиницы Lewis Grand Hotel. Там-то Руденко и продемонстрировал возможности своей технологии в полной мере, напечатав пристройку площадью 130м² с несколькими спальнями, всеми необходимыми коммуникациями и даже джакузи (
см. видео ниже
). В качестве расходного материала был использован геополимерный бетон из вулканического пепла. Проект уникален еще и тем, что гостиничное крыло стало первым в мире эксплуатируемым 3D-печатным объектом. Подробнее о наработках Андрея Руденко можно узнать в личном блоге изобретателя на 3Dtoday.

Спецавиа

Компании «Спецавиа» повезло на российском рынке в значительно большей степени. Уже несколько лет ярославское предприятие, изначально специализировавшееся на производстве ЧПУ-станков для металлообрабатывающей отрасли, конструирует строительные 3D-принтеры. На сегодняшний день ассортимент компании состоит из как минимум семи вариантов разных размеров.

Самым известным проектом с применением 3D-принтера «Спецавиа» стало возведение необычной сторожки на территории Екатеринбургского цементного завода: директор предприятия Ринат Брылин, увлекающийся 3D-печатью со студенческих лет, решил поселить охрану завода в реплике башни замка Винтерфелл из популярного телесериала «Игра Престолов». Возведение необычной постройки, напечатанной с помощью 3D-принтера S-6044 Long, завершилось в ноябре прошлого года. Сотрудничество Брылина и Спецавиа носит взаимовыгодный характер, ибо имея на руках 3D-принтер сотрудники завода могут испытывать специальные строительные смеси в деле «не отходя от кассы».
За 2016 год компания реализовала примерно три десятка строительных 3D-принтеров, а в этом году собирается продемонстрировать полномасштабные проекты: в декабре 2015 года специалисты предприятия впервые напечатали полноценное здание площадью 165 кв. метров. В ходе строительства использовались разные технологии, часть здания была напечатана прямо на площадке, а некоторые блоки печатались в цехе перед доставкой на объект и сборкой. Несъемная опалубка была армирована во время печати. После сборки силовые элементы стен были залиты бетоном производства упомянутого выше Екатеринбургского цементного завода, а внешний контур утеплен пеногипсобетоном завода «Монолит». Согласно планам собственника отделка здания завершится летом текущего года, после чего проект будет продемонстрирован общественности.

Apis Cor

Есть у Спецавиа и интересный, многообещающий конкурент в лице иркутской компании Apis Cor. Если 3D-принтеры Спецавиа, как и большинства конкурентов, используют портальную схему, то разработка Apis Cor основана на использовании телескопического манипулятора на поворотной платформе. Другими словами, принтер возводит стены вокруг себя, а по завершении строительства переносится на другое место с помощью крана. В дизайне изначально предусмотрена высокая мобильность: компактная установка весом в шесть тонн легко умещается в грузовик.

Первой полноценной демонстрацией возможностей необычного 3D-принтера стало строительство опытного здания в Ступино, завершившееся месяц назад. Необычная округлая форма домика площадью 37 кв. метров наглядно демонстрирует архитектурную гибкость строительной 3D-печати. На возведение стен ушло менее суток, но на полное затвердевание потребовалось еще около месяца. Отметим, что проект осуществлялся в не самых благоприятных погодных условиях, ввиду чего объект пришлось возводить под тентом.
Здание оснащено теплоизоляцией и всеми необходимыми коммуникациями, но жить в нем никто не будет, ибо эта постройка предназначена сугубо для демонстрационных целей. На очереди же более крупномасштабный проект: строительство двух демонстрационных домиков в Техасе, а затем возведение эко-поселка совместно с местной строительной компанией Sunconomy.

WinSun

И наконец, самая известное отраслевое предприятие – китайская компания WinSun. В 2014 году шанхайское предприятие прославилось на весь мир возведением десяти 3D-печатных зданий всего за одни сутки. На деле все оказалось немого скромнее: небольшие «коробочки» были напечатаны блок за блоком в цехе, а затем собраны на строительной площадки без арматуры или коммуникаций, но с остеклением. Тем не менее, начало было положено. Менее чем через год китайские строители отличились уже самым масштабным проектом на текущий день, а точнее сразу двумя – 3D-печатной пятиэтажкой и симпатичным особняком площадью 1100 кв. метров.

Старания компании не прошли незамеченными: к 2016 году представители WinSun вели переговоры с властями Ирака и Саудовской Аравии по огромным контрактам. Ираку требуется построить около десяти тысяч домов взамен разрушенных в ходе войны, а саудиты заинтересовались печатью сразу полутора миллионов зданий для решения растущего жилищного кризиса. О твердых контрактах пока ничего не известно, но время от времени компания напоминает о себе, например постройкой первого 3D-печатного офисного здания в Дубае.
«Офис будущего» был построен всего за 17 дней, включая проводку коммуникаций, отделку и обустройство. Возведением здания площадью 250 кв. метров занималась бригада из восемнадцати человек, причем за принтером присматривал лишь один оператор. После завершения строительства в здании разместился офис фонда «Дубай будущего». 3D-принтер WinSun – это портальная конструкция с габаритами 36х12х6 метров, а в качестве расходных материалов используются строительные смеси с наполнителями из переработанных отходов, вероятнее всего стеклопластика.

Перспективы строительной 3D-печати

Так каким потенциалом обладают строительные аддитивные технологии? Необходимо понимать, что это не панацея, не замена традиционным строительным технологиям, а полезное дополнение. Практическая польза от строительной 3D-печати пока что сводится к изготовлению различных декоративных элементов и несъемной опалубки сложных форм: если архитектурные проекты WinSun не отличаются особой оригинальностью, то демонстрационная постройка Apis Cor в Ступино, спиральные колонны Руденко и 3D-печатные церковные купола Спецавиа наглядно демонстрируют свободу дизайна.

Вопрос с армированием и утеплением решается достаточно просто: по мере печати слоев укладывается горизонтальная арматура, после застывания 3D-печатной опалубки устанавливаются коммуникации, а внутренний объем заполняется дополнительной арматурой, утеплителем и заливается бетоном в соответствии с проектом. Внешняя же поверхность стен шлифуется и/или оштукатуривается. Как результат, достигается существенная экономия на съемной опалубке и, что самое главное, рабочей силе. Последний момент может оказать ключевое влияние на темпы развития строительной 3D-печати в разных регионах мира, ибо привлекательность подобной автоматизации прямо пропорциональна дороговизне рабочей силы.
Полностью автоматизированных технологий аддитивного строительства еще не существует, если не считать теоретических наработок Contour Crafting: заливать фундамент и устанавливать арматуру, коммуникации и перекрытия пока приходится вручную. С другой стороны, ничто не мешает переложить и эти задачи на плечи роботов. Так, инженеры из Швейцарской высшей технической школы Цюриха уже продемонстрировали робота-сварщика, способного создавать арматуру самых разных форм, голландская компания MX3D работает над проектом цельнометаллического 3D-печатного моста в Амстердаме, а австралийская компания Fastbrick Robotics проектирует роботов-укладчиков кирпичей. 3D-печатных небоскребов ждать пока не стоит. В ближайшие годы строительные аддитивные технологии будут использоваться в основном для изготовления декоративных элементов и относительно небольших дизайнерских объектов. Масштаб применения будет напрямую зависеть от стоимости материалов, рабочей силы и даже географического расположения. Например, метод спекания песка с помощью сфокусированного солнечного света вполне может оказаться привлекательным для строительства в пустынных регионах, благо что сырье валяется прямо под ногами, а источник энергии висит над головой. Эта технология, впервые опробованная польским инженером Маркусом Кайзером и получившая в отечественных кулуарах название «гелиолитография», даже рассматривается НПО имени С.А. Лавочкина в качестве технологии строительства лунных баз из реголита. Руководитель проекта 3Dtoday Сергей Пушкин и генеральный директор девелоперской компании Capital Group Михаил Хвесько обсудили настоящее и будущее строительных технологий 3D-печати в программе «Новая Экономика» с Кириллом Токаревым на телеканале РБК.

Запись передачи можно посмотреть по этой ссылке.

В России напечатали первый жилой дом из бетона за 594 000 руб / Хабр

Более 70 лет назад в США создали первую машину для быстрой (24 часа) заливки домов из бетона, которую спроектировал инженерный гений Роберт Гилмор ЛеТорно. Вот видео от 1946 года. Вообще, этой идее Томаса Эдисона более 100 лет (патент). За десятилетия технология печати из бетона изменилась, начали применять полноценную 3D-печать по индивидуальным проектам. Сейчас такие домики выглядят гораздо симпатичнее. Например, в феврале 2017 года жилой дом отпечатали в подмосковном Ступино на строительном принтере Apis Cor. Это первый дом в РФ, отпечатанный целиком, а не собранный из отпечатанных панелей.

Площадь здания 38 м². Общая стоимость строительства «под ключ», включая фундамент, стены, перекрытия, кровлю, электропроводку, двери и окна, наружную и внутреннюю отделку, составила 593 568,19 руб (подробная смета), но это без стоимости работ некоторых специалистов.

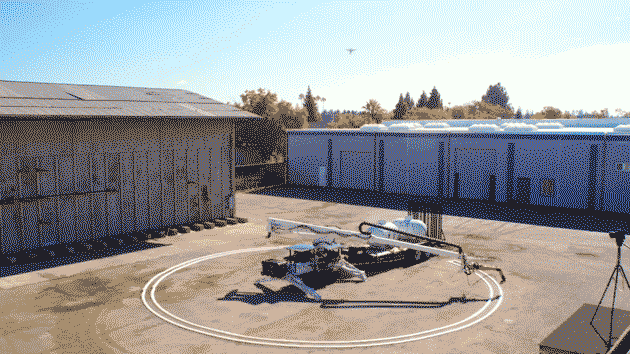

Принтер вполне мобильный. Погрузчик привозит его в кузове — и устанавливает на подготовленный фундамент в месте строительства.

Принтер подключается шлангом к большой бетономешалке, то есть автоматической системе замешивания и подачи смеси. Выглядит это примерно так.

Затем начинаются работы. Все работы по строительству дома заняли в Ступино примерно два месяца. Проект начали в декабре 2016 года, закончили в феврале 2017 года. Рекламируемые 24 часа — это лишь чистое машинное время работы принтера Apis Cor. Его включали на разных этапах для печати самонесущих стен, перегородок и ограждающих конструкций здания.

У устройства интересная конструкция. Он располагается на подвижном кронштейне в центре и печатает вокруг себя, постепенно поднимаясь. После завершения печати стеновых конструкций его извлекают краном — и он продолжает трудиться снаружи.

Сам прибор в процессе потребляет 8 кВт, так что нужно обеспечить его электричеством на время строительных работ.

Стоимость печати домика из бетона заметно дешевле возведения обычной «коробки» из блоков.

Вдобавок, у таких домов масса дополнительных преимуществ, что делает их действительно уникальными.

1. Практически произвольная форма стен. Закруглённые стены с любыми углами. Здесь идеальная точность строительства, пьяный каменщик точно не запорет вам проект. Принтер имеет встроенную систему автоматического выравнивания по горизонту и систему стабилизации.

2. Стены сразу после обработки готовы под покраску декоративной штукатуркой. Вы можете сами пройтись валиком за один день и покрасить дом в произвольные цвета, а затем перекрасить под настроение в любой момент. Не требуется оштукатуривание с уровнем и маячками. Налицо дополнительное удешевление отделочных работ. Это касается как внутренней, так и внешней отделки.

3. Форму стен, размер и расположение окон вы можете идеально запланировать с учётом окружающего пейзажа и освещённости. Кстати, есть предположение, что стены с одной стороны можно сделать чуть под наклоном, чтобы дополнительно увеличить освещённость. Впрочем, дизайнерская фантазия ограничивается доступными формами стеклопакетов, ведь здесь не обойдёшься обычными стёклами, нужно ставить двойные стеклопакеты, чтобы не замёрзнуть зимой.

Из недостатков, которые приходят на ум, можно упомянуть плоскую крышу.

Понятно, что разработчик гарантирует: кровля эффективно выдерживает высокие снеговые и эксплуатационные нагрузки. Но кажется, что на такой крыше может скапливаться стоячая вода со всеми вытекающими (точнее, не вытекающими последствиями). Чтобы такого не происходило, на кровле применяется специальная клиновидная теплоизоляция PIR Slope — готовый конструктор для создания нужных уклонов и контр-уклонов. Говорят, что осадки будут эффективно отводиться с поверхности кровли, но всё равно как-то необычно.

Как будет работать теплоизоляция между внутренней и внешней стенами — тоже интересно проверить. Сейчас застройщик экспериментирует с двумя спообами утепления: из засыпной крошки Logicpir на одной части дома (теплопроводнойсть 0,022 ВТ/м*К) и заливного полиуретанового состава на другой (0.023-0,025 ВТ/м*К). Утепление велось одновременно с печатью конструкций, что значительно увеличило сроки строительства.

Ну и маленькие размеры дома не каждому понравятся — всё-таки не каждый готов жить в однокомнатной квартире, маленькой студии. Хотя и такой вариант на 38 м² вполне сойдёт для жизни одинокому человеку. К тому же, как упоминалось, технология позволяет строить дома и большего размера.

Да, и для круглого дома телевизор придётся покупать вогнутый, если вы хотите играть в компьютерные игры на большом экране.

По этой технологии можно печатать и трёхэтажные дома, но они обойдутся гораздо дороже, чем $10 тыс.

Из других недостатков — ограничения по датам строительства. Применение бетонной смеси, используемой в качестве «чернил» возможно только при температуре от 5˚С выше нуля. Так что если не хотите ставить тент с обогревателем — то стройка зимой невозможна. В будущем обещают, что принтер научится работать с геополимерным бетоном из природных компонентов — таким материалом можно печатать при более низких температурах. К тому же он превосходит обычный бетон по другим параметрам.

В конце концов, в доме точно нет места для установки котла или другой системы отопления. Вероятно, единственный вариант для жизни зимой — электрообогреватель.

Смета первого дома вышла в районе $10 000, хотя в смете учтены работы не всех специалистов. В смете есть монтаж оконных и дверных блоков, отделка стен, окраска фасада, устройство водоотвода, устройство гидроизоляции, устройство теплоизоляции, но остальные работы никак не учтены. Вероятно, с этими работами дом «под ключ» выйдет в два раза дороже, то есть примерно $20 000.

Фундамент 14 819 руб
Стены 95 629,64 руб
Перекрытия, кровля 144 267,55 руб
Электропроводка 12 650 руб
Двери и окна 211 052 руб
Наружная отделка 46 250 руб
Внутренняя отделка 68 900 руб

Но подрядчик отмечает, что в этом показательном проекте применялись дорогие материалы. Если использовать более дешёвые материалы, то стоимость снизится примерно до $8100.

Авторы проекта из компании ГК ПИК и Apis Cor отмечают, что этот демонстрационный домик на территории Ступинского завода ячеистого бетона — первый в России жилой дом, отпечатанный целиком на принтере.

UPD: «Разбираем напечатанный дом»

Печать домов на 3D-принтере в России, Китае и других странах



Серийная 3D-печать зданий становится реальностью в быстро развивающейся строительной индустрии, и в этой статье мы покажем проекты домов и других строений, напечатанных на промышленных 3D-принтерах в РФ, Китае и других странах. В статье представлены фото и видео 3D-печати домов с сайтов производителей и из других источников, описание технологий строительной печати и информация о занимающихся ею компаниях.


На картинке: робот MIT (Массачусетского технологического института) печатает купол за 13 часов. Пример 3D-принтера с полярной схемой работы. О видах строительных 3D-принтеров читайте далее.


Содержание:


Технология

Типы строительных 3D-принтеров

XYZ-принтеры (портальные)

Дельта

Роботы

D-Shape

Строительные смеси

Примеры

АМТ (Additive Manufacturing Technologies)

Апис Кор Инжиниринг

WINSUN

D-Shape

CyBe Construction

BatiPrint

WASP

Contour Crafting

Плюсы и минусы

Плюсы технологии:

Минусы технологии:

В заключение


Технология

На фото: робот проекта Minibuilders, созданного студентами Института продвинутой архитектуры Каталонии (IAAC). Суть проекта — печать крупных конструкций компанией слаженно работающих маленьких роботов. Коммерчески не используется и в строительстве крупных зданий опробован не был, потому идет вне классификации, но идея заслуживает внимания.

Прежде, чем перейти к списку компаний, расскажем о технологии строительства. Принцип работы заключается в экструзии (выдавливании) бетона, слой за слоем, по заданной трехмерной компьютерной модели. С помощью комплекса подготовки и подачи строительной смеси, бетон смешивается с водой и другими добавками и закачивается в шланг. Шланг подсоединен к головке принтера. Под давлением насоса бетон подается к головке принтера, смесь выходит из сопла принтера и наносится на поверхность площадки или предыдущие напечатанные слои.



Типы строительных 3D-принтеров


Для постройки здания нужна готовая 3D-модель, быстротвердеющий бетон и строительная площадка, которую достаточно разровнять стандартной строительной техникой. Большинство из 3D-принтеров печатают по единому принципу – путем наслоения бетонной смеси, выдавливаемой из сопла экструдера. Есть исключения, такие как принтеры D-Shape, которые печатают наслоением порошкового материала с последующим связыванием по всей ширине установки.

Строительные 3D-принтеры разнообразны — это машины и с полярной схемой работы (вращающиеся 3D-принтеры), и дельта-принтеры, и основанные на роботах-манипуляторах. Пригодные сегодня к экструдированию бетонные смеси позволяют печатать элементы различной сложности и размера — от малых архитектурных форм, типа клумб и скамеек, до целых зданий, мостов и даже небоскребов, потому и принтеры отличаются не только устройством, но и масштабами.

Различают несколько видов строительных принтеров:


XYZ-принтеры (портальные)

Оборудование представляет собой раму, по которой движется головка, по осям ХУ. Для подвески печатной головки обычно используется три портала. Порталы перемещаются с помощью шаговых двигателей, обеспечивающих наибольшую точность. Они предназначены для печати зданий по частям — в цеху; и для печати внутренних стен, при установке принтера внутри возводимого здания. Небольшие строения, полностью умещающиеся под аркой принтера, печатаются целиком за один раз.



Дельта


Принтеры типа «дельта», в отличие от портальных установок, не зависят от трехмерных направляющих и могут печатать более сложные фигуры. Здесь печатающая головка подвешивается на тонких рычагах, которые крепятся к вертикальным направляющим.



Роботы


Роботизированные принтеры-манипуляторы – робот или группа роботов типа промышленного манипулятора, оснащенных экструдерами и управляемых компьютером. Частный случай принтера-робота — 3D-принтер с полярной схемой работы, который находится внутри строящегося здания, обычно — в центре. Примеры таких роботов: приведенный на гифке выше гусеничный аппарат из MIT и робот российской компании Apis Cor, о которых мы расскажем дальше.




D-Shape

Технические особенности делают из D-Shape отдельный класс строительных принтеров —  он печатает не раствором, а сухим порошковым материалом, каждый слой которого укладывается на желаемую толщину и уплотняется, а затем  пропитывается связующим веществом из сопел принтера. Завершенная деталь очищается от лишнего сырья.



Строительные смеси

Основным материалом для печати является бетон.

Бетон для строительной печати должен подходить для экструзии через печатающую головку. Это не так просто, как может показаться на первый взгляд. Сложность в том, что бетон должен укладываться правильными ровными слоями, не растекаясь, и схватываться достаточно быстро для сохранения формы, но не слишком быстро — накладываемые слои должны оставаться химически активными, чтобы образовывать единую структуру в месте соприкосновения. Снижение скорости схватывания важно и для сохранения работоспособности оборудования — сопло не должно забиваться затвердевающим бетоном.


Для печати используют мелкозернистые смеси, которые отличаются от традиционного бетона. Каждая компания разрабатывает свою рецептуру, которая соответствует устройству принтера и его сопла, а также специфике целевых изделий. Самые важные параметры бетона для 3D-принтера — это прочность, скорость набора прочности, пластичность. Необходимая прочность бетона подбирается регулированием состава смеси — количества цемента и качества заполнителей, а также добавками пластификаторов. Пластифицирующие вещества значительно увеличивают подвижность смеси и уменьшают водоцементное отношение, что повышает прочность бетона.

Примеры



Российская компания «АМТ» (Additive Manufacturing Technologies) входит в Группу компаний «АМТ-СПЕЦАВИА» — многолетний партнер Top 3D Shop. Сфера деятельности: разработка и производство строительных 3D-принтеров, продажа и сервисное обслуживание оборудования на зарубежных рынках.

Ассортимент компании состоит из семи вариантов 3D-принтеров разных размеров.

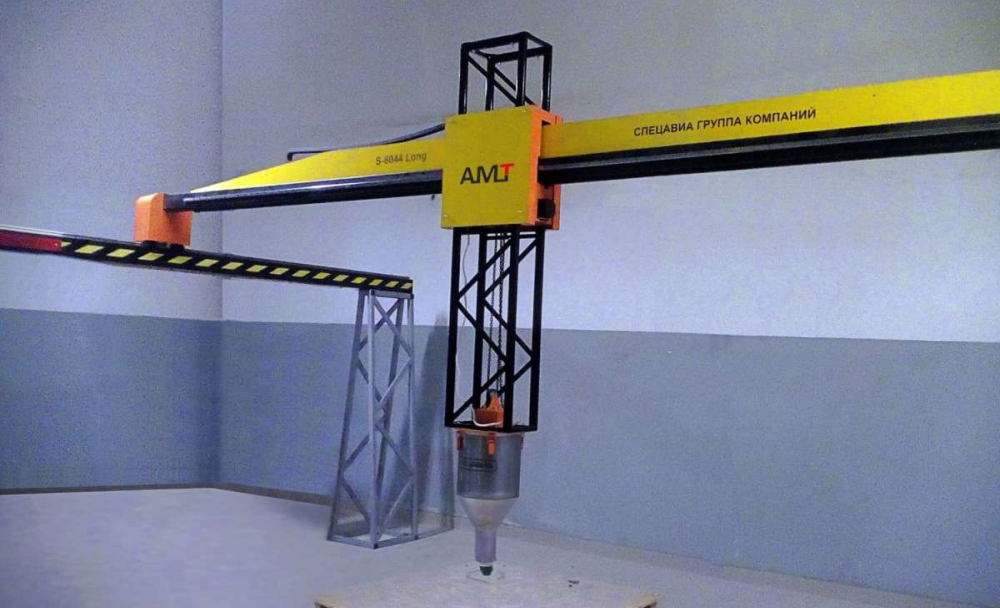

Строительный 3D-принтер АМТ:



Начало печати дома в Ярославле:

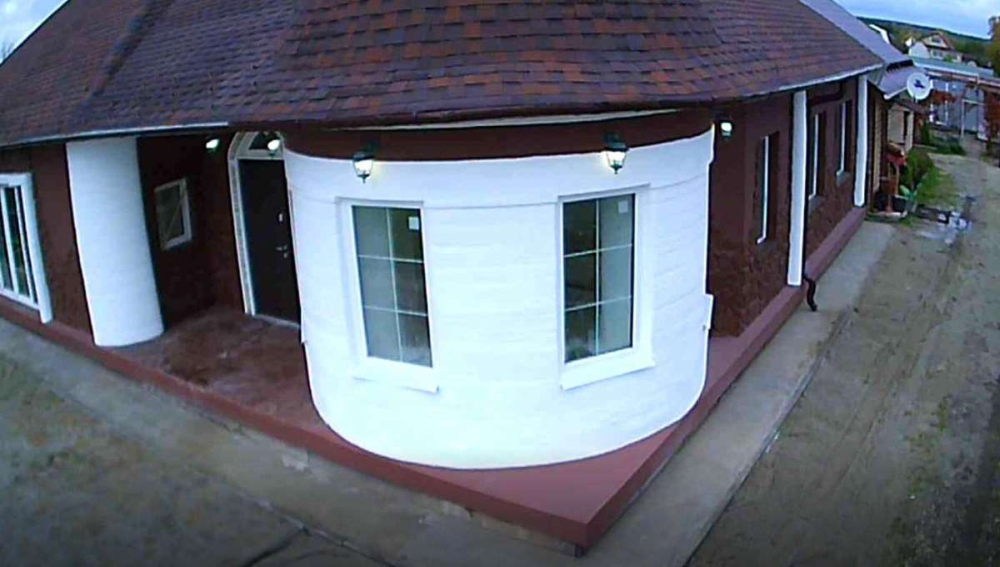

Готовый 3D-печатный дом:

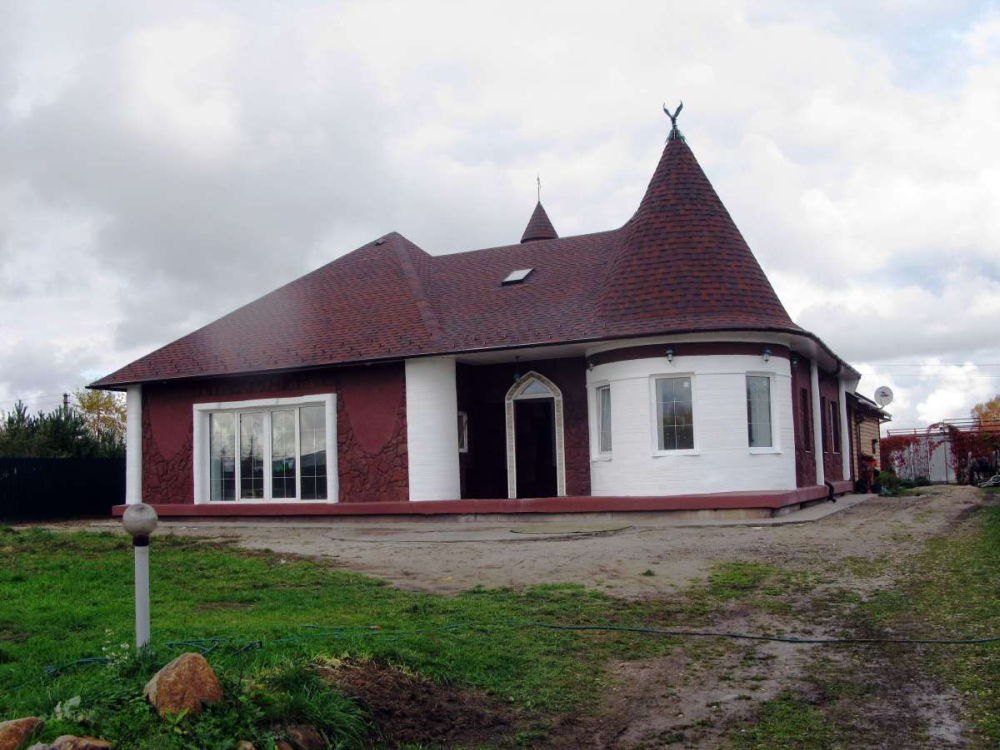

Этот дом в Ярославле — самое большое здание в Европе и СНГ, построенное с применением технологии 3D-печати. Общая площадь составляет 298 квадратных метров.

В ходе строительства использовались разные технологии, часть здания была напечатана прямо на площадке, а некоторые блоки печатались в цеху, перед доставкой на объект и сборкой. Несъемная опалубка была армирована во время печати. После сборки силовые элементы стен были залиты бетоном производства Екатеринбургского цементного завода, а внешний контур утеплен пеногипсобетоном завода «Монолит».

Коробка здания была отпечатана за один месяц в 2015 году, но возведение крыши и внутренняя отделка были закончены только через два года.

Видео с рассказом о технологии и работе принтера:

Апис Кор Инжиниринг


Российская компания «Апис Кор Инжиниринг» (Apis Cor) — разработчик уникального мобильного строительного 3D-принтера, который печатает дом целиком на месте строительства. Габаритные размеры 3D-принтера в сложенном состоянии составляют 4×1,6×1,5 м, масса — 2 тонны. Площадь зоны печати составляет 131,4м². Для печати зданий и сооружений больших размеров можно применять несколько синхронизированных между собой 3D-принтеров. Небольшие габариты принтера облегчают его транспортировку, а благодаря простоте конструкции он не требует длительной подготовки к работе. Это принтер с телескопическим манипулятором на поворотной платформе. На установку принтера и его настройку перед работой требуется 30 минут! После печати первого дома Apis Cor разработала собственное программное обеспечение, включающее в себя прошивку и управляющую программу для принтера.

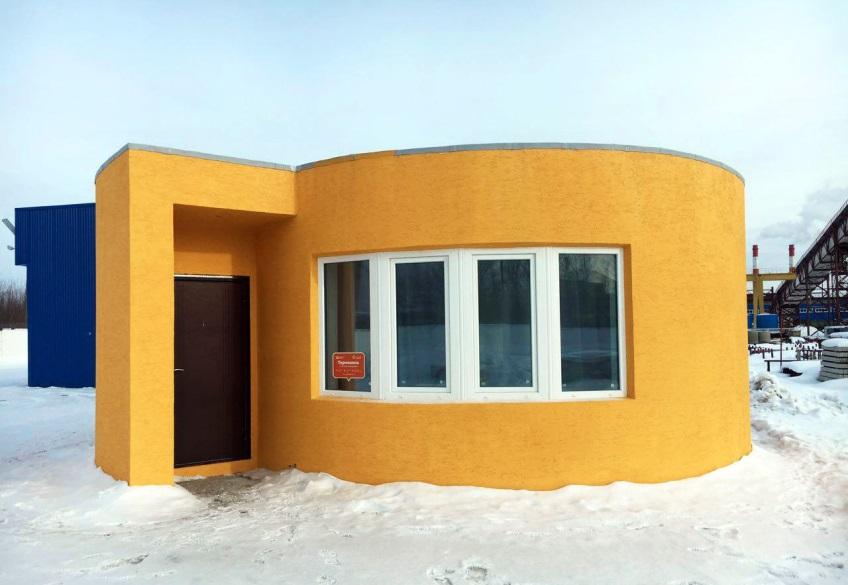

Напечатанный дом в Сколково. Принтер Apis Cor построил дом всего за 24 часа.




После завершения печати дом стал выставочным объектом на промышленной площадке в Ступино.

Видео 3D-печати дома принтером Apis Cor:



WINSUN


В 2014 году Winsun (Yingchuang Building Technique (Shanghai) Co.,Ltd.) прославилась на весь мир возведением десяти 3D-печатных зданий всего за одни сутки. На деле все оказалось немного скромнее: небольшие «коробочки» были напечатаны, блок за блоком, заранее, а затем собраны на строительной площадке, без арматуры и коммуникаций, но с остеклением. Компания использует принтер на основе технологии FDM и один и тот же поэтапный процесс с цементом, песком и стекловолокном. Эти материалы обеспечивают достаточную прочность стен. 3D-принтер WINSUN – это портальная конструкция с габаритами 36х12х6 метров.

В дополнение к своему первому проекту в Шанхае, WINSUN разработали первые трехмерные печатные офисы в Дубае и сотрудничали с Илоном Маском в разработке туннелей Hyperloop. Также WINSUN печатает автобусные остановки.

Автобусные остановки WINSUN в Сучжоу (Китай) для одного из последних проектов.


Двухэтажный дом впервые распечатали на огромном 3D-принтере

Всего за несколько лет технология 3D-печати в архитектуре совершила скачок от создания скучных бетонных коробок к производству самого настоящего и при том недорогого жилья. Весьма показательный эксперимент провела компания Kamp C в Антверпене, возведя прототип напечатанного дома с двумя этажами с помощью «крупнейшего в Европе» 3D-принтера.

Площадь проекта безымянного дома составляет около 90 кв. м — это первый двухэтажный дом, распечатанный на 3D-принтере. Он был построен с использованием принтера COBOD BOD2 размером 10 x 10 метров. Как и в других проектах с объемной печатью, процесс строительства представлял собой выдавливание специальной цементоподобной смеси из сопла для создания базовой конструкции. Слой за слоем принтер возводил стены, пока смесь постепенно высыхала и становилась твердой. Впрочем, без вмешательства человека робот пока что обойтись не может: финальные штрихи — крышу и окна — пришлось добавлять рабочим.

Дом был полностью завершен в течение трех недель, однако Kamp C считает, что в будущем этот процесс можно будет сократить до двух дней.

Kamp C Интерьер дома

«Прочность материала на сжатие в три раза выше, чем у обычного печатного кирпич», — объясняет Марийке Аертс, менеджер проекта. «Помимо волокон в бетоне, количество используемой арматурной сетки крайне ограничено. Благодаря новой технологии печати опалубка оказалась избыточной, что позволило сэкономить приблизительно шестьдесят процентов на материале, времени и бюджете».

Внутренняя часть дома-прототипа имеет размеры, аналогичные типичному бельгийскому коттеджу. На самом деле, жить в нем никому не придется, так как дом был напечатан для финансируемых правительством исследовательских целей и для освещения возможностей архитектуры 3D-печати в целом. Он включает в себя прихожую, две гостиные и кухонную зону. Инженеры-проектировщики Kamp C также добавили в конструкцию некоторые дополнительные полезные функции, такие как пол с подогревом, солнечные батареи и тепловой насос. В будущих версиях дома запланирована также «зеленая» крыша-терраса.

Kamp C Дизайнеры сделали дом максимально похожим на жилой

Если вы находитесь в районе Антверпена и хотели бы лично проверить проект, вы можете сделать это в июле и августе, записавшись на прием через веб-сайт Kamp C (на голландском языке).

Печать домов на 3D принтере

Сегодня сложно сказать, кто первым додумался попробовать напечатать на 3D принтере жилой дом, но уже сейчас понятно, что в недалеком будущем технология трехмерной печати станет неотъемлемой частью строительного дела. В начале двухтысячных годов сразу несколько независимых друг от друга групп ученых начали исследования в области применения технологии 3D печати в строительстве.

3dprinthouse11

Инженеры из Китая, США, Великобритании и Нидерландов усердно трудились, не покладая рук. Вполне возможно, что через пару лет каждый желающий сможет купить 3d принтер для строительства домов на розничном рынке. Пока это всего лишь догадки. Давайте остановимся подробнее на уже достигнутых результатах.

Дом на 3d принтере – миф или реальность?

Группе инженеров британского Университета Лафборо, работающих под руководством доктора Сунгву Лима, удалось создать уникальный цементный состав, позволяющий печатать изделия любых форм: выпуклые, краеугольные, изогнутые, кубические.

3dprinthouse12

Исследователи отказались от применения технологии лазерного спекания и цифровой обработки светом. Вместо этого они вернулись к истокам 3D печати в лице несколько видоизмененной технологии послойного наплавления. Усовершенствованная цементная формула укладывается методом экструдирования, что позволяет значительно упростить строительные работы, так как исключается необходимость в опалубке. Готовые бетонные фигуры легко поддаются корректировке и отделочным работам. Эксперименты британских инженеров не прошли бесследно. Их идея вызвала живой интерес ученых из Южно-Калифорнийского университета. Они предложили использовать огромные машины для 3D-печати непосредственно на строительных площадках. На данный момент в патентное бюро США был направлен проект под названием Contour Crafting, на основе которого планируется собрать огромный принтер, который сможет печатать дома в сборе: не только несущие стены, но и проводку вместе с сантехникой.

3dprinthouse14

Компании, опередившие время

В шанхайской компании Shanghai WinSun Decoration Design Engineering Co не стали дожидаться, пока американские конструкторы соберут футуристическую машину. Вместо этого предприимчивые инженеры собрали собственный 3D-принтер WinSun, поразивший мировую общественность в первую очередь своими размерами. Аппарат 150 метров длиной и 10 метров шириной способен всего за несколько часов напечатать здание высотой до 6 метров. 3d строительный принтер WinSun в качестве «чернил» использует цемент, усиленный стекловолокном.

3dprinthouse1

Компания уже применила свое изобретение на практике. Пока речь идет про недорогое, несложное одноэтажное жилье, однако в Shanghai WinSun переполнены энтузиазмом. Тестовые образцы обошлись предприятию на 50% дешевле, чем при использовании классических методов строительства.

3dprinthouse2

3dprinthouse3

Справедливости ради, стоит заметить, что опытные образцы домов, несущие стены которых напечатаны с помощью принтера, появились не только в Шанхае. В США активно развивается частный проект по строительству жилых конструкций. Руководит ним молодой и амбиционный инженер Андрей Руденко. В отличие от остальных, Андрей планирует создать принтер, который сможет печатать дома не только на подготовленной строительной площадке, но и на холмистой местности. Автор проекта уже добился значительных результатов в своих начинаниях, о чем свидетельствует данное видео:

Пока работа над основным проектом находится в самом разгаре, Руденко решил продемонстрировать общественности, на что способен принтер, собранный по его технологии. В результате в Миннесоте появился небольшой импровизированный замок, доказывающий, что идеи Андрея имеют право на реализацию:

3dprinthouse4

Дом, напечатанный на 3d принтере по доступной цене

Словенская компания BetAbram занялась серийным производством строительных принтеров. На данный момент модельный ряд продукции словенского производителя ограничен тремя моделям – P1, P2 и P3. Стоимость бюджетной модели составит «всего» 12000 евро, в то время как флагманы линейки будут продаваться по цене от 20000 евро. Учитывая, что аппарат может печатать несущие конструкции, его стоимость полностью себя оправдывает. Но что более важно, окупает себя с лихвой.

3dprinthouse5

В компании утверждают, что принтер BetAbram P1 способен напечатать бетонное здание без опалубки объемом 144 квадратных метра. Примечательно, что высота аппарата составляет чуть больше двух метров. Специальная платформа, водруженная на регулируемые по высоте рельсы, оперативно поднимает экструдер по оси Z, в то время как размеры осей X и Y ограничены (например, для принтера P3 16 х 9 метров).

А как же насчет внутренних стен? Все, описанные выше технологии и изобретения ориентированы на строительство внешних конструкций. Но на рынке трехмерной печати нашлись компании, которые всерьез задумались над обустройством жилого пространства изнутри. К примеру, Emerging Objects изобрели соляной полимер для печати межкомнатных перегородок, изящно зондирующих помещение. Соединив воедино строительный клей и соль, добытую в пруду Редвуд-сити, изобретатели получили недорогой, легкий, водостойкий, полупрозрачный материал.

3dprinthouse6

Первым проектом Emerging Objects стал 3D-печатный дом под кодовым названием 1.0. Стены в комнатах целиком и полностью печатаются из новоизобретенного материала Saltygloo. В результате получается очень красивый, изящный и достаточно прочный дом, который станет украшением любой курортной зоны.

3dprinthouse7

Рональд Раэль решил не останавливаться на достигнутом. Недавно функционер, возглавляющий Emerging Objects, сообщил, что планирует возвести дом из современных 3D-печатных материалов. Внутренние стены, как уже говорилось, будут сделаны из Saltygloo, а наружные напечатают из Picoroco – запатентованных чернил, являющих собой цементный полимер. Стоит отметить, что все строительные элементы печатаются на промышленном оборудовании.

3d принтер и строительство домов, как взаимодополняющие элементы.

В Нидерландах решили пойти немного другим путем. Исследователи, представляющие лабораторию Sabin Design при Корнельском университете, решили, что современная промышленность не готова к печати домов целиком. Вместо этого они сосредоточили свои усилия на печати керамических кирпичей. Ученые решили обойти традиционные трудоемкие методы строительных работ, заменив шлакоблоки, цементный раствор и физический труд с помощью изделия под названием PolyBricks.

3dprinthouse8

Специалисты из Sabin Design решили отказаться от традиционных клеящих составов. Кирпичи Polybrick создавались с учетом классических столярных технологий, применяющихся строителями для скрепления между собой деревянных изделий. Другими словами, кирпичные блоки проектируются таким образом, чтобы сила тяжести соединяла между собой все детали конструкции.

3dprinthouse9

Для изготовления несущих блоков использовался современный порошковый 3D-принтер ZCorp 510, который полностью оправдал свою функциональность и продемонстрировал высокое качество печати.

В итоге

Армия – двигатель современного прогресса. По крайней мере, так считают многие уважаемые ученые. Как известно, большинство уникальных технологий, которые появились в нашей жизни, были подарены «гражданским» предприятиями оборонной промышленности. 3D строительство – это тот редкий случай, когда предприятия оборонной промышленности заинтересовались исконно гражданскими разработками для военных целей.

3dprinthouse10

ВМС США всерьез заинтересовались методами печати бетоном. Национальный научный фонд США при поддержке оборонных ведомств решили финансировать разработки компании Contour Crafting. Это означает лишь одно – 3D печать в строительстве определенно нашла свое место и вполне возможно, очень скоро, строительство станет частью технологии трехмерной печати, а не наоборот!

Строительные 3D-принтеры и наш опыт работы с ними / Блог компании Top 3D Shop / Хабр


3D-печать в строительстве


Строительные 3D-принтеры представляют собой инженерные устройства, создающие конструктивные элементы зданий, малые архитектурные формы или целые строения послойно — так же, как любой 3D-принтер печатает объекты из пластика или другого материала.


От обычного 3D-принтера строительный отличается используемым материалом и размерами — рабочей поверхностью ему служит участок стройплощадки или цеха, а печатает он цементной смесью.
Есть и конструктивные отличия, обусловленные спецификой материала — в частности, в строительном 3D-принтере нет необходимости в нагревающем элементе. Такие аппараты позволяют быстро и без лишних сложностей печатать объекты почти любых заданных форм, для обычного серийного строительства просто невозможных, с использованием стандартных смесей.

Начало


Нам интересно любое перспективное применение 3D-принтеров, так что, как только в сети начала появляться информация о применении 3D-печати в строительстве, мы оперативно нашли занятых этим людей и договорились о сотрудничестве. Особенно приятно было узнать, что в России есть компании, основательно занимающиеся строительными 3d-принтерами, и производят очень качественный продукт.

В России пионером 3D-печати в коммерческом использовании стала фирма СпецАвиа. Её персоналом был разработан и опробован прототип строительного 3D-печатного аппарата и осуществлена пробная печать.


Мы договорились о сотрудничестве, и командировали сервисного инженера в Ярославль для обучения, где тот узнал много полезного. В программу обучения вошли, в частности:

  • Краткий вводный курс по интерфейсу и функционалу управляющего софта
  • Инструктаж по алгоритму работы в программе SheetCam, конвертирующей файлы в послойный формат воспринимаемый принтером
  • Инструктаж по управлению принтером в программе Mach 3, непосредственно в процессе печати
  • Калибровка — выставление нулевых точек в разных областях печатного поля
  • Регулировка подачи бетона во время печати
  • Инструктаж по эксплуатации и сервису механической части принтера
  • Решение возможных неисправностей
  • Подготовка рабочих смесей


Первые шаги на практике


Получив первый заказ в этой области, мы отправили нашего сотрудника к покупателю — в Казахстан, для установки первого строительного 3D-принтера S-6045 и обучения персонала заказчика работе с ним.

Перед отправкой оборудования необходимо убедиться в надежности упаковки. Транспортные компании не всегда бережно обращаются с грузами, лучше лишний раз не рисковать — в нашем случае, при перевозке лишь отошло несколько контактов, но и это стоило нервов и нескольких часов времени, о чём ниже. Если же при перевозке что-то сломается, издержки могут быть значительно серьезнее.


В первые дни командировки наш сотрудник сверял комплектность доставленного оборудования, производил замеры помещения для расчета установки, согласовывал с представителями заказчика расположение будущего принтера, вводил их в курс запланированных работ и начал установку.
Была сделана разметка под установку и высверлены отверстия в полу под стойки.
После проведения подготовительных работ и установки стоек настала очередь монтажа несущих балок. Элементы конструкции весьма увесистые и для такой работы нужно несколько человек, о чём тоже лучше договориться с заказчиком заранее, иначе неизбежны проволочки. Люди, в конце концов, нашлись и всё было сделано.
Ещё одна сложность, которая может возникнуть при установке строительного 3D-принтера — неровный пол. При отсутствии ровной плоскости качество печати вряд ли будет хорошим. Очевидный выход из этой ситуации — выравнивание пола, — на этапе установки принтера вряд ли возможен. На это просто нет времени.

Именно такой сюрприз, а именно — значительный крен пола, мы и обнаружили проведя нивелировку.


Было решено сварить рамки из стального профиля, которые компенсировали бы неровность.
Это тоже заняло некоторое время. В конце концов, был привезен необходимый профиль, должным образом нарезан и сварен.
Для установки выравнивающих рамок, смонтированные уже стойки с балками пришлось поднимать строительным краном.
Были смонтированы суппорты и подшипники для них, после чего пришла очередь портальной балки. Тут снова пригодилась помощь строительного крана, но с ним пришлось повозиться — из-за конфигурации помещения и особенностей конструкции крана, пришлось подниматься к потолку и отключать концевики, ограничивающие его, крана, подвижность. Потолок там около 15 метров.
Монтаж стрелы экструдера и управляющих ею эксцентриков занял некоторое время — сварные швы на самой стреле мешали соединению со стыковочными пазами платформы. Пришлось выравнивать с помощью болгарки.
На заключительном этапе были подтянуты все соединения, смонтирован экструдерный бункер и опциональная часть конструкции — бетономешалка.
Подключение цепей питания и управления не сразу прошло гладко. Однако, на письмо с запросом, отправленное в Ярославль, в СпецАвиа отреагировали оперативно, предоставив все необходимые рекомендации по подключению, несмотря на закончившийся уже рабочий день.
В ходе проверки выяснилось, что при транспортировке отошли контакты на одной из плат системы. После восстановления контактов всё заработало.
После подключения и проверки соединения были смонтированы пресс-масленки на все подшипники, защитные щитки эксцентриков стрелы и комплектные таблички, на чём непосредственно монтаж и завершился.
Далее — установка и настройка программного обеспечения, проверка функционала. Монтаж подложки для свисающих проводов соединяющих подвижные части — она не предусмотрена комплектом поставки, но мы идем навстречу клиентам.
Обучение персонала заказчика обращению с принтером в процессе пробного запуска.
Заказчик решил испытать смесь собственного авторства, вопреки нашим рекомендациям. Что ж, хозяин — барин. Раствор, вполне ожидаемо, пополз. Однако, сам принтер работает штатно и к нам никаких претензий нет.
В процессе обучения персонала клиента работе с программным обеспечением, мы хотели продемонстрировать работу 3D-принтера с правильной смесью, но ингредиентов для новой смеси не оказалось.

Кстати, о смесях:

Обучение персонала и сдача объекта прошли максимально позитивно. Представители заказчика остались полностью удовлетворены поставленным и установленным оборудованием и довольны сотрудничеством.


Это был полезный опыт. Мы обозначили для себя несколько граблей, на которые второй раз уже не наступим — а это сделает дальнейшую работу приятнее и эффективнее. Несомненно, строительное 3D-печатное оборудование — это очень интересная область деятельности, как в части получаемого результата, так и в том, что требует максимум изобретательности и нестандартного подхода от занимающихся ею.

Подписывайтесь на наш телеграм-канал с отборными кейсами роботизации и автоматизации со всего мира: https://tglink.ru/easy_robotics

как это работает, технологии и 3D-принтеры

Серийная 3D-печать зданий становится реальностью — с помощью строительных 3D-принтеров печатают дома в России, Китае, странах Европы, Азии и Америки. В этом обзоре мы рассказываем о наиболее перспективных отечественных и зарубежных проектах в этой области.



Содержание



Видео



Технология печати

А начнем мы с технологии. Принцип работы строительных 3D-принтеров заключается в экструзии — или выдавливании — специальной смеси, слой за слоем, по заданной трехмерной компьютерной модели.

Заранее подготовленная смесь, состоящая из цемента, наполнителя, пластификатора и других добавок, загружается в бункер устройства и оттуда подается к головке принтера. Смесь наносится на поверхность площадки или предыдущие напечатанные слои.

По такому принципу работает большинство строительных 3D-принтеров. Среди них различают три типа устройств:

Портальные 3D-принтеры представляют собой конструкцию из рамы, трех порталов и печатающей головки. С помощью таких устройств можно печатать здания и по частям, и целиком — если они умещаются под аркой принтера.

Устройства типа «дельта» не зависят от трехмерных направляющих и могут печатать более сложные фигуры. Здесь печатающая головка подвешивается на рычагах, которые крепятся к вертикальным направляющим.

Наконец, роботизированные принтеры — это робот или группа роботов типа промышленного манипулятора, оснащенных экструдерами и управляемых компьютером.

Есть и другие методы строительной 3D-печати. Например: оборудование D-Shape печатает наслоением порошкового материала с последующим связыванием его нанесением клеящего раствора.



Материалы

Основным материалом для 3D-печати домов являются мелкозернистые смеси, которые отличаются от традиционного бетона. Каждая компания разрабатывает свою рецептуру, которая соответствует устройству принтера и его сопла, а также специфике готовых изделий.

Самые важные параметры бетона для 3D-принтера — это прочность, скорость застывания и набора прочности, пластичность. Свойства бетона регулируются составом смеси — количеством цемента и качества заполнителей, а также добавками пластификаторов.

Готовые смеси позволяют печатать элементы различной сложности и размеров — от малых архитектурных форм, типа клумб и скамеек, до целых зданий, мостов и даже небоскребов.



Принтеры

Contour Crafting

В 2009 году резиденты стартап-инкубатора “Университет Сингулярности” (Singularity University aka Singularity Education Group, осн. в 2008 в NASA Research Park, Калифорния), под руководством Берока Хошневиса (Behrokh Khoshnevis), создали проект по развитию и коммерческому применению технологии контурного построения — Contour Crafting, которая считается первой строительной технологией 3D-печати и фактически стала самой распространенной — это та самая технология, при которой цементная смесь наносится экструдером, подобно пластику при печати FDM.

Основанная Бероком Хошневисом одноименная компания развивает эту технологию 3D-печати и сотрудничает с NASA. Разработчик предлагает использовать этот метод печати для восстановления пострадавших от стихийных бедствий городов и строительства сооружений на других планетах.

Компания использует для 3D-печати зданий управляемый компьютером портальный кран с закрепленным на нем экструдером. В процессе Contour Crafting задействован быстросхватывающийся материал, который наносится краном послойно. Технические элементы, такие как арматура и коммуникации, могут быть добавлены по мере создания слоев.



АМТ

Российская компания АМТ входит в группу компаний «АМТ-СПЕЦАВИА». Сфера ее деятельности — разработка и производство строительных 3D-принтеров, продажа и сервисное обслуживание оборудования на зарубежных рынках. Ассортимент компании состоит из семи 3D-принтеров разных размеров.

Этот дом в Ярославле — самое большое здание в Европе и СНГ, построенное с применением принтеров компании AMT. Его общая площадь — 298 квадратных метров.



Apis Cor

Российская компания «Апис Кор Инжиниринг» (Apis Cor) — разработчик уникального мобильного строительного 3D-принтера, который печатает дом целиком на месте строительства.

Габаритные размеры 3D-принтера в сложенном состоянии составляют 4×1,6×1,5 м, масса — 2 тонны. Площадь зоны печати — 131 квадратный метр. Для печати зданий и сооружений больших размеров можно применять несколько синхронизированных между собой 3D-принтеров.



WINSUN

В 2014 году шанхайская компания Winsun прославилась на весь мир возведением десяти 3D-печатных зданий всего за одни сутки. На деле все оказалось немного скромнее: небольшие «коробочки» были напечатаны, блок за блоком, заранее, а затем собраны на строительной площадке, без арматуры и коммуникаций, но с остеклением.

Компания использует принтер на основе технологии FDM и один и поэтапный процесс с цементом, песком и стекловолокном. Эти материалы обеспечивают достаточную прочность стен. 3D-принтер WINSUN — это портальная конструкция с габаритами 36х12х6 метров.



D-Shape

D-Shape — один из наиболее необычных вариантов строительной 3D-печати. Устройство не использует позиционируемый по трем осям экструдер, а полагается на массив из 300 сопел, закрепленный на подвижной платформе. Размеры рабочей площадки принтера, в текущей версии — 6х6 метров.

Технология D-Shape напоминает струйную печать, совокупность сопел используется для нанесения связующего агента на слои песка.



CyBe Construction

CyBe Construction — компания из Нидерландов, применяющая 3D-печать в строительстве домов «под ключ». CyBe производит материал для печати и два строительных 3D-принтера.

Эти крупные промышленные устройства требуют участия двух операторов, но могут печатать большие строения очень быстро. К примеру, в Дубае в 2017 году компания напечатала лабораторию площадью 168 квадратных метров всего за три недели.



BatiPrint

Университет Нанта, Франция, совместно с Nantes Digital Sciences Laboratory (LS2N), работает над проектом печати домов на 3D-принтере, известном как Yhnova.

Для проекта будет использоваться разработанный университетом метод Batiprint3D — 3D-печать «изнутри». Опалубка из полиуретана печатается послойным распылением материала похожего на монтажную пену, после застывания которого заливается бетоном.

Проект Yhnova представляет собой строительство пятикомнатного социального жилья с дугообразными стенами и скругленными углами. Роботизированная рука Batiprint3D может печатать структуры высотой до 7 метров, площадь планируемого дома — 95 квадратных метров.



WASP

Итальянский производитель WASP создал крупнейший на сегодняшний день строительный 3D-принтер. Этот дельта-бот, высотой 12 и шириной 7 метров, имеет регулируемые рычаги длиной до 6 метров.

Применение принтера под названием BigDelta направлено на устранение жилищного кризиса, путем создания более дешевых домов, что особенно актуально для развивающихся стран.

Проект BigDelta — это строительная 3D-печать с использованием природных материалов. В качестве «расходников» используется прессованная солома и земля.



Заключение

Строительная 3D-печать — одно из самых перспективных направлений в области возведения всевозможных сооружений. Ее примене

7 самых красивых домов и хижин, напечатанных на 3D-принтере

3D-печать меняет многие отрасли промышленности по всему миру. Строительная отрасль, особенно для жилых помещений, не исключение.

Вот 7 интересных примеров предлагаемых и разрабатываемых крошечных 3D-печатных жилищных проектов со всего мира. Возможно, вы захотите напечатать один для себя в не столь отдаленном будущем?

СВЯЗАННЫЙ: MIT НАЧИНАЕТ СТЕКЛО ДЛЯ 3D-ПЕЧАТИ

Сколько стоят дома, напечатанные на 3D-принтере?

Дома, напечатанные на 3D-принтере, все еще являются новинкой и в значительной степени все еще находятся в разработке, но вы можете напечатать дом за гораздо меньшие деньги, чем если бы он был построен с использованием более традиционных методов строительства.Для проектов, которые в настоящее время находятся в разработке, затраты составляют порядка $ 10 000 .

«Согласно The Verge, которая ранее сообщала о концепции ICON, дом, напечатанный на 3D-принтере, будет сделан из цемента, и его напечатание с помощью больших 3D-роботов займет до одного дня. Лучше всего то, что дома будут стоить всего $ 10,000. . И ICON надеется, что в конечном итоге это может снизить стоимость домов до 4000 долларов »- Fortune.

Но следует отметить, что это для небольшого 2-х комнатного дома.Более крупные конструкции, вероятно, будут стоить дороже.

Есть и другие дома, построенные за половину меньше.

Как долго прослужат 3D-печатные дома?

Поскольку подавляющее большинство напечатанных на 3D-принтере домов сделано из бетона, они должны прослужить приличное количество времени. При надлежащем уходе и постоянном проживании нет причин, по которым они не должны прослужить так долго, как более традиционные бетонные конструкции.

Это варьируется, но по большинству оценок они должны длиться не менее от 50 до 60 лет.

Многие дома, напечатанные на 3D-принтере, имеют деревянные элементы, которые со временем более подвержены разрушению, если за ними не ухаживать должным образом. Некоторые другие здания, напечатанные на 3D-принтере, были специально спроектированы как биоразлагаемые и предназначены только для временного размещения таких вещей, как оказание помощи при стихийных бедствиях.

Можно ли жить в доме, напечатанном на 3D-принтере?

Большинство 3D-печатных домов, созданных на сегодняшний день, представляют собой концептуальные постройки, но в мире есть несколько проектов, нацеленных на создание 3D-домов, пригодных для проживания.Ниже мы привели несколько примеров.

Какие примеры домов, напечатанных на 3D-принтере?

Итак, если вы хотите увидеть несколько примеров домов, напечатанных на 3D-принтере, то вот 7 интересных примеров. Этот список далеко не исчерпывающий и в нем нет определенного порядка.

1. Эти крошечные 3D-домики в Мексике довольно милые.

3d printed houses mexico Источник: New Story

В Мексике гигантский 3D-принтер используется для создания совершенно нового квартала. Строительство каждого дома занимает около 24 часа и может вместить небольшую семью.

Принтер длиной 10 метров быстро производит скорлупу каждой 152 м2 площади с крышей, окнами и интерьером, установленными позже. За этим стоит некоммерческая организация New Story.

Они объединились с Icon, чтобы использовать свой огромный принтер Vulcan II для создания домов.

Идея состоит в том, чтобы позволить мексиканцам, проживающим в сельских районах Мексики, переехать из своих лачуг в эти новые двухкомнатные дома.

Считается, что подобные разработки могут помочь решить растущий жилищный кризис во многих странах мира.

2. Этот дом, напечатанный на 3D-принтере, может работать в автономном режиме.

Этот дом, названный «Дом пассивного дома», был спроектирован таким образом, чтобы быть максимально экологичным и энергоэффективным. Они работают исключительно на солнечной энергии и могут даже генерировать воду из влаги в воздухе с помощью дополнительной надстройки.

Они созданы с помощью большого 3D-принтера на заводе в Неваде и могут в будущем изменить правила игры для небольших домов.

Душ в ванной также может очищать и перерабатывать воду.

«Дом от стартапа PassivDom спроектирован так, чтобы использовать как можно меньше ресурсов. Компания изначально не стремилась создать автономный дом, но поняла, что это возможно, поскольку она экспериментировала с материалами, чтобы повысить энергоэффективность, посадка на полимерный композит ». — Быстрая компания.

3. Этот итальянский дом, напечатанный на 3D-принтере, крошечный, но полный потенциала

Итальянская компания, занимающаяся 3D-печатью, WASP строит крошечные домики, чтобы продемонстрировать возможности своего революционного принтера Crane WASP.Этот модульный 3D-принтер действительно может очень быстро создавать дома самых разных форматов и размеров.

Эти новые дома, напечатанные на 3D-принтере, называемые Gaia, представляют собой жилых домов площадью 30 м² с напечатанной на 3D-принтере внешней оболочкой и внутренними деревянными балками, поддерживающими деревянную крышу каждого дома. Приведенный выше пример был напечатан на месте в Масса-Ломбардо, городе в итальянском регионе Эмилия-Романья, в октябре 2018 года.

«Дом был напечатан с использованием смеси натуральной грязи, сделанной из почвы, взятой с окружающего участка. как отходы производства риса, такие как измельченная солома и рисовая шелуха.»- Dezeen.

Очевидно, дом тоже поддается биологическому разложению!

4. Эти напечатанные на 3D-принтере дома выглядят как что-то из инопланетного мира

3d printed houses eindhoven Источник: Houben / Van Mierlo Architects

Разработано в сотрудничестве с Эйндховенским университетом Technology и Houben / Van Mierlo Architects, эти напечатанные на 3D-принтере дома выглядят как нечто, что можно найти в инопланетном мире. Они надеются произвести несколько единиц в будущем, чтобы их можно было сдавать в аренду по разумной цене в будущем.

Голландский университет планирует построить около 5 зданий в течение следующих пяти лет, и каждое из них почти полностью построено из бетона.

«Это первый в мире проект коммерческого жилья, основанный на 3D-печати бетона», — заявили в университете. «Дома все будут заселены, они будут соответствовать всем современным требованиям комфорта, их будет покупать и сдавать в аренду риелторская компания».

5. Этот 3D-печатный дом также является произведением искусства.

3d printed house curve appeal Источник: WATG

Еще в 2016 году команда архитекторов из Чикаго предложила удивительный дизайн для 3D-печатного дома из печатного пластика и панелей из углеродного волокна. , и застекленные стены.Команда выиграла первый приз в конкурсе Freeform Home Design Challenge и не зря.

Дизайн дома, напечатанного на 3D-принтере, невероятно смелый и, по сравнению с другими примерами выше, максимально использует технологии. Это здание, получившее название Curve Appeal, на самом деле является прекрасным.

Планировалось напечатать здание в Чаттануге в Теннесси. Его планируется завершить в 2020 году.

6. Эта амстердамская компания создала дома на 3D-принтере.

3d printed houses dus Источник: DUS

DUS Architects планируют построить крошечные 3D-печатные дома в Амстердаме.Каждая крошечная каюта 8 м2 имеет собственную внутреннюю ванну и действительно очень уютна.

Каждая трехмерная кабина построена из биопластика, и проект призван продемонстрировать, как аддитивное производство может предложить решения для временного жилья в зонах бедствий, среди других приложений.

Когда хижина больше не нужна, ее можно разрушить, и почти все материалы можно будет использовать повторно.

«Здание представляет собой исследование компактных и устойчивых жилищных решений в городской среде», — сказала команда, создавшая коттеджи.

7. Эти 3D-печатные дома сделаны из конопли

В недалеком будущем в Австралии планируют построить набор 3D-печатных домов на основе конопли. Разработанные биотехнологической компанией Mirreco, они надеются использовать «взрывной потенциал промышленной конопли».

Компания считает, что можно будет печатать полы, стены и даже крыши зданий с помощью углеродно-нейтральных панелей из конопли. Недавно компания обнародовала свои планы, разработанные в сотрудничестве с архитектурной компанией Arcforms из Перта.

« Полы, стены и крыша будут сделаны из биомассы конопли, а окна будут включать передовую технологию, которая позволяет свету проходить через стекло, где он преобразуется в электричество, » Mirreco заявила .

.

как 3D-печать помогает строить дома

Автор: Люси Гэджет, 14 февраля 2018 г. |

Аддитивное производство становится большим активом для строительной отрасли. Теперь можно строить впечатляющие конструкции с тщательно продуманными проектами в архитектурном масштабе. Благодаря новым 3D-принтерам XL и новым материалам для печати дома, напечатанные на 3D-принтере, стали реальностью. Крупномасштабная 3D-печать позволяет создавать более крупные проекты, такие как городские объекты, пешеходные мосты, целые дома или здания.В будущем вы даже сможете жить в собственном доме, напечатанном на 3D-принтере!

В этом сообщении в блоге мы увидим, как 3D-печать начинает революцию в области строительства и, в частности, жилищного строительства благодаря крупномасштабным 3D-принтерам. Затем мы покажем вам самые впечатляющие проекты домов, напечатанных на 3D-принтере, или проведенные эксперименты.

3D-печать в строительстве

3D-печать демонстрирует свою эффективность и приносит пользу в различных секторах, таких как медицинская промышленность или индустрия моды.Эта технология действительно может быть полезна на многих уровнях, от прототипирования до производства. Теперь можно думать о более крупных проектах с аддитивным производством, поскольку система крупномасштабной 3D-печати теперь действительно улучшена. Это актив для строительной отрасли, он позволяет полностью переосмыслить производственные процессы.

Производители 3D-принтеров прекрасно понимают все преимущества 3D-печати в больших масштабах, поэтому мы видим, что на рынке появляется все больше и больше принтеров XL! В частности, мы увидели, что эта тенденция процветает на Formnext 2017, торговой выставке, посвященной аддитивному производству.Действительно, во время этого мероприятия многие компании выпустили крупномасштабные 3D-принтеры. Подробнее об этих нововведениях читайте здесь.

3D-печать для создания моделей

Это, безусловно, самая известная часть 3D-печати: аддитивное производство действительно удобно для создания моделей. В архитектуре его можно использовать для создания первых визуализаций перед созданием проекта.

Наличие модели для лучшего понимания конечного проекта всегда полезно для архитектурных фирм.Действительно, в архитектуре всегда хорошо иметь модель будущего строительства для заказчиков, но также хорошо иметь обзор конечного проекта, чтобы увидеть, работает ли он, выглядит ли он так, как должен был выглядеть. После этого вы сможете настроить и изменить свой 3D-файл перед печатью. С помощью технологии 3D-печати можно сделать множество итераций для одного проекта, что невозможно (или очень дорого) при использовании традиционного метода производства, такого как литье под давлением.

Чтобы получить вашу распечатанную модель, вам просто нужно создать свою 3D-модель с помощью программного обеспечения для 3D-моделирования, а затем загрузить ее в нашу онлайн-службу 3D-печати! Если вам нужен совет по выбору программного обеспечения для 3D-моделирования для строительных проектов, мы сделали подборку лучшего программного обеспечения для 3D-моделирования в архитектуре.

3D-печать напрямую для строительства

Если аддитивное производство позволяет создавать модели и прототипы с меньшими затратами, это также новый способ создания домов и других больших сооружений.

3D-печать — теперь новый инструмент для инженеров-строителей! Действительно, некоторые проекты уже выполнены, можно создавать 3D-печатные мосты или 3D-печатные городские объекты и бетонные дома. Эта технология также предлагает вам различные возможности. Например, бетонный дом, напечатанный на 3D-принтере, можно напечатать одной частью прямо на месте или отдельными частями, а затем собрать.

Для реализации этих удивительных проектов разрабатываются новые технологии и материалы. Давайте посмотрим, как можно получить эти 3D-печатные конструкции.

Какие методы 3D-печати используются при строительстве?

3D-печать быстро развивается. Теперь можно печатать большие детали благодаря появлению новых систем 3D-печати. В большинстве случаев крупномасштабные 3D-принтеры, которые используются для создания домов, представляют собой машины с автоматизированными руками. Было бы неудобно иметь традиционный 3D-принтер для печати полноразмерного дома всего из одной части. Строительный 3D-принтер должен уметь печатать действительно большие конструкции.Именно поэтому для укладки материала используется роботизированная рука, позволяющая печатать большие архитектурные проекты прямо в одной детали.

Крупномасштабные 3D-принтеры действительно могут печатать из разных материалов. На рынок выходит много материалов для 3D-печати. Например, некоторые новые экологически чистые материалы используются для печати архитектурных конструкций. Это может быть отличным способом развития устойчивого жилья.

Теперь возможна даже 3D-печать бетона. Были разработаны некоторые бетонные 3D-принтеры, но также можно получить печатную структуру, например, из металла или пластика.Если вас интересуют 3D-принтеры для бетона, вы можете прочитать нашу недавнюю запись в блоге об этом новом типе принтеров здесь. Поскольку металлическая 3D-печать все больше и больше развивается в индустрии 3D-печати, становится все проще печатать большие металлические детали, напечатанные на 3D-принтере.

Вот пример крупномасштабного 3D-принтера по бетону:

Кредит

: https://www.designboom.com/technology/tu-eindhoven-concrete-3d-printer-06-28-2016/

Каковы преимущества 3D-печати для дома?

Можно работать над дизайнами

Если вы привыкли к 3D-печати, то знаете, что эта производственная технология идеально подходит для работы с дизайном.С помощью 3D-печати вы можете создавать любые конструкции и конструкции.

А теперь можно работать над архитектурными проектами! Аддитивное производство дает большую свободу в дизайне, это действительно хорошее преимущество для архитектурного сектора.

Эта новая строительная технология предлагает широкий спектр возможностей. Вы можете напечатать на 3D-принтере самые разные проекты с разным дизайном, не только дома. Это может быть отличный способ построить офисы, отели, крошечные дома, настоящие виллы или восстановить дома после стихийного бедствия.

Преимущество цифрового производства в том, что вы можете изменять свою модель и ее дизайн столько раз, сколько захотите.

Можно построить быстрее

Автоматизированное строительство имеет много преимуществ, и одно из них — экономия времени! Машина может работать непрерывно — позже в этом блоге мы увидим, что некоторые дома были построены в рекордные сроки благодаря аддитивному производству. Он работает быстрее и создает действительно точные конструкции.

Именно поэтому это может быть хорошим решением для быстрого строительства жилья после стихийного бедствия.Это может быть отличный способ построить дома скорой помощи

Вы можете снизить расходы

Строительство дома может быть очень дорогим. Вы, может быть, задаетесь вопросом, как можно сократить расходы на строительство дома? Эта новая строительная технология может помочь вам уменьшить их. С 3D-принтером вы используете только то количество материала, которое вам нужно для вашего строительного проекта. Это позволяет избежать траты материала.

Более того, этот метод может помочь вам снизить затраты на инструмент и рабочую силу.Вам нужна только машина и кто-то, кто ее запрограммирует.

Новая возможность строить дома где угодно

Для строительной компании аддитивное производство — это новая возможность. С помощью этих новых систем 3D-печати можно напечатать дом в любом месте. Будьте осторожны: домашняя 3D-печать, очевидно, осуществляется с учетом правил застройки местности. Но это отличное решение для строительства домов в труднодоступной местности. Требуется меньше инструментов и машин для транспортировки, но они должны быть доступны для большого принтера.

Лучшие 3D-печатные дома

Поскольку было проведено множество экспериментов с домами, напечатанными на 3D-принтере, давайте посмотрим, какие проекты самые впечатляющие!

напечатанных на 3D-принтере дома всего за 4000 долларов?

3D-печатных домов изготовлено всего за один день за 4000 долларов — это удивительный проект технологий New Story и ICON. New Story — это жилищная некоммерческая компания, которая уже работала над реконструкцией домов в Хайти, Эль-Сальвадор, после землетрясения 2010 года.

Цель этих двух компаний — создать безопасное жилье для людей, живущих в крайней нищете. ICON создала огромный 3D-принтер под названием Vulcan. Этот принтер Vulcan построил дом площадью 650 квадратных футов из бетонного материала.

Такие дома могут быть построены для миллионов людей, живущих в странах по всему миру.

Дом, напечатанный на 3D-принтере, построенный всего за 24 часа

Аддитивное производство позволяет построить дом быстрее, чем любой производственный метод! Apis Cor, стартап из Сан-Франциско, напечатал на 3D-принтере целый дом всего за 24 часа в России.Компания использовала мобильный 3D-принтер для изготовления всей конструкции дома. Этот крошечный дом был напечатан на 3D-принтере на месте. Этот впечатляющий проект показывает, как 3D-печать может произвести революцию в строительной сфере.

Вот как выглядит эта трехмерная конструкция снаружи и внутри:

Кредит: Apis Cor https://www.engadget.com/2017/03/07/apis-cor-3d-printed-house/

Если вы хотите узнать больше об этом проекте и увидеть некоторые изображения процесса печати, вы можете посмотреть видео ниже:


Микродом, напечатанный на 3D-принтере

Это тоже что-то вроде крошечного домика, площадью восемь квадратных метров.Эта 3D-кабина находится в Амстердаме. Этот проект был создан DUS Architects, командой дизайнеров, архитекторов, программистов, изобретателей и экспертов по 3D-печати. Все они заинтересованы в дизайне, инновациях и экологичном жилье.

Этот напечатанный на 3D-принтере дом у канала и его ванна можно снять в любой момент, а все материалы, использованные для его строительства, можно использовать повторно. Действительно, этот микродом, напечатанный на 3D-принтере, был сделан из экологически чистого биопластика.

Этот проект на самом деле показывает, что 3D-печать является идеальным решением для создания временного дома, который легко построить, но также легко удалить.Он был напечатан с использованием моделирования методом наплавления, технологии аддитивного производства, используемой в большинстве настольных 3D-принтеров.

https://www.dezeen.com/2016/08/30/dus-architects-3d-printed-micro-home-amsterdam-cabin-bathtub/

Модульный дом, напечатанный на 3D-принтере

Группа Zhuoda в Китае напечатала на 3D-принтере детали модульного дома. Для создания этого удивительного дома было собрано шесть модулей. Это целый дом, с сантехникой, кухней и отделкой.Строительная компания заявляет, что этот напечатанный на 3D-принтере дом достаточно прочен, чтобы выдерживать землетрясения, огонь и воду.

Это прекрасный пример, показывающий, каким может быть будущее многоквартирного дома. Действительно, здания, напечатанные на 3D-принтере, можно собирать, их не нужно печатать на 3D-принтере как одну деталь.

Кредит: https://www.3printr.com/zhuoda-group-unveils-3d-printed-modular-home-2729994/

Первое офисное здание, напечатанное на 3D-принтере

Дубайский музей будущего представил впечатляющий проект в Объединенных Арабских Эмиратах.На печать всего здания ушло 17 дней. Один человек был нанят для использования принтера, семь человек работали над компонентами на месте, и десять электриков также работали над этим зданием. По крайней мере, строитель сэкономит 50 процентов традиционных затрат на рабочую силу, чтобы построить это пространство площадью 250 квадратных метров.

Это может быть рабочее место будущего! Это не только эксперимент, это действительно полноценный офис.

Эта структура показывает, что крупномасштабное аддитивное производство — хороший способ переосмыслить дизайн традиционных пространств.

Большую часть этой трехмерной конструкции сделал большой 3D-принтер размером 6 x 36 x 12 метров. Затем использовались 3D-принтеры меньшего размера. Эта структура была напечатана на 3D-принтере из цемента.

Эксперимент по 3D-печати Массачусетского технологического института

Этот эксперимент является примером того, как 3D-печать может помочь в строительстве. Исследователи Массачусетского технологического института создали крупногабаритный принтер для создания бетонных конструкций. На данный момент эта технология не очень точна, но все же она действительно многообещающая и показывает, как автоматизированное строительство уже способно печатать бетонные конструкции XL.Безусловно, поможет строительство жилья.

Вот цифровая строительная платформа MIT:

Платформа цифрового строительства MIT https://www.designboom.com/technology/mit-dcp-3d-print-buildings-04-28-2017/

Десять 3D-печатных домов за один день: настоящий вызов

3D-печать приводит к множеству различных экспериментов: производители или исследователи всегда пытаются побить новые рекорды. Вот впечатляющий рекорд.

Китайская компания WinSun Decoration Design Engineering построила десять домов всего за 24 часа.Эта впечатляющая конструкция показывает, что 3D-печать имеет ряд неоспоримых преимуществ и может создавать качественные дома всего за один день. Они также работали над новым печатным материалом из цемента, песка и волокна.

Если вам нужна дополнительная информация об этом проекте, посмотрите это видео:

Вилла, напечатанная на 3D-принтере

Компания WinSun создала и другие 3D печатные конструкции. Например, эта удивительная вилла, напечатанная на 3D-принтере, построенная в Китае.Площадь этого дома составляет 1100 квадратных метров. Качество и дизайн этой виллы, напечатанной на 3D-принтере, действительно впечатляют. Кроме того, с помощью этого проекта мы видим, что 3D-печать не только полезна для печати крошечных домов, но и вполне возможно строить большие дома, подобные этому.

https://3dprinting.com/news/winsun-3d-printed-giant-apartment-building-villa/

Здание, напечатанное на 3D-принтере

Вот еще одно творение WinSun: здание, напечатанное на 3D-принтере! Это одно из первых в мире зданий, напечатанных на 3D-принтере, и оно довольно высокое.Компания всегда использует тот же материал, который они разработали для всех своих конструкций, с использованием песка, бетона, стекла и волокна. В этом доме шесть квартир, и это довольно много для 3D-печатной конструкции. Здание было напечатано отдельными частями, а затем собрано в эту огромную структуру.

Вот как выглядит это впечатляющее здание, напечатанное на 3D-принтере:

Кредит

: https://3dprint.com/38144/3d-printed-apartment-building/

Замок, напечатанный на 3D-принтере

В Миннесоте Андрей Руденко создал свой бетонный 3D-принтер и построил замок… в своем саду.Это традиционный крупномасштабный 3D-принтер, который наносит бетон слой за слоем благодаря своей роботизированной руке. Это не полноразмерный дом, такой как вилла, напечатанная на 3D-принтере, которую мы видели ранее, это больше похоже на игровой домик для детей. Но это по-прежнему впечатляющая конструкция дома, напечатанная на 3D-принтере!

Кредит

: http://www.totalkustom.com/3d-castle-completed.html

3D-печать отеля

Андрей Руденко построил в своем саду 3D-замок, но это еще не все.Более того, он пошел дальше с 3D-печатью бетона, а также создал целый гостиничный номер с 3D-печатным джакузи на Филиппинах, используя технологию аддитивного производства. Это также доказательство того, что с помощью этой технологии можно строить самые разные конструкции: гостиницы, рабочие места, дома и т. Д.

Кредит

: http://www.totalkustom.com/3d-printed-hotel-suite.html

Перспективные проекты 3D-печатных домов

В мире появляется все больше и больше 3D-печатных домов.Проектов 3D-печатных домов тоже немало, вот некоторые из самых перспективных:

Дом у канала, напечатанный на 3D-принтере

DUS Architects, которые мы видели ранее в этом блоге с 3D-печатной кабиной, также планируют построить дом побольше: 3D-печатный дом у канала, который будет выглядеть так:

http://3dprintcanalhouse.com/

На данный момент на стройплощадке работают лаборатория и выставка.Цель состоит в том, чтобы найти новые решения и заставить людей задуматься о новых жилищных решениях. Команда DUS Architects на самом деле работает над программным обеспечением, которое идеально подходит для крупномасштабного строительства, над разработкой принтеров XL и над новыми экологически чистыми материалами для 3D-печати.

Дом Пейзаж

Вот отличный проект 3D-печати с довольно амбициозным дизайном. Поскольку на рынке не было 3D-принтера, способного напечатать его, голландский архитектор Джанжаап Руйссенаарс решил создать целый 3D-принтер, чтобы построить эту структуру.Это будет 1000 квадратных метров.

Он разрабатывает совершенно новую технологию с Royal BAM Group, чтобы получить подходящий 3D-принтер для своего проекта. Это 3D-принтер, использующий песок, который затвердевает с жидкостью. Это будет выглядеть так:

Кредит

: https://3dprint.com/138208/landscape-house-bam-3d-printer/

3D-печать лунной базы

Европейское космическое агентство (ЕКА) фактически планирует напечатать базу на Луне. На самом деле они проводят тесты, чтобы увидеть, можно ли 3D-печатью на лунном грунте.Действительно, использование аддитивного производства может быть идеальным решением для создания базы на Луне. 3D-принтер Космического агентства будет печатать на 3D-принтере среду обитания слой за слоем, используя реголит — материал, который можно найти как на Земле, так и на Луне.

Мы будем держать вас в курсе достижений всех этих проектов в блоге! Так что не забудьте подписаться на нашу еженедельную рассылку, чтобы узнавать обо всех последних новостях 3D-печати.

На данный момент 3D-печатные дома подходят не всем.Производители и исследователи проводят эксперименты, чтобы показать, что на самом деле можно сделать благодаря 3D-печати. Будущее 3D-печати в области строительства действительно многообещающее, и, будем надеяться, в ближайшие годы оно станет еще более распространенным! Типографии действительно могли бы найти устойчивое решение глобального жилищного кризиса и участвовать в строительстве жилья в развивающихся странах. Эти напечатанные на 3D-принтере дома могут стать реальными доступными домами и могут помочь людям в разных странах мира.

Как видите, 3D-печать в строительном секторе открывает множество возможностей. В настоящее время на принтере можно строить дома, пешеходные мосты и любые бетонные конструкции с помощью 3D-печати.

Вы работаете в архитектурной фирме или строительной компании? Если вас интересует 3D-печать модели любой конструкции: вы можете загрузить свой 3D-файл на наш онлайн-сервис 3D-печати.

Изображение: Осип через Dezeen

.

3D-планы домов — 3D-печатные модели домов

Планы домов с вариантами 3D-печати из коллекции Plan

Один из самых распространенных вопросов: «Как я могу лучше представить себе, как будет выглядеть мой дом после того, как он будет построен?» Теперь мы предлагаем наш первый план дома с возможностью 3D-печати.

Сегодня для практического использования домостроители и будущие владельцы домов могут использовать технологию 3D-печати для печати 3D-модели плана дома из специально подготовленных файлов.

Digital model of house plan 187-1001 with 3D printing files

Как видите, трехмерное изображение плана дома № 187-1001 (слева) — полезное начало для домашних строителей, позволяющее строителям получить «виртуальный» 360-градусный вид плана вашего дома с гораздо большей детализацией, чем статические изображения. и визуализации. Технология 3D-печати использует файлы программного обеспечения для e

фактически превратит ваши чертежи в реальную физическую модель вашего дома. Этот процесс позволяет строителям и владельцам домов лучше понять, какой именно дом будет построен.

Сегодня для практического использования домостроители и будущие владельцы домов могут использовать технологию 3D-печати для печати 3D-модели плана дома из специально подготовленных файлов.

Как видите, трехмерное изображение плана дома № 187-1001 (слева) — полезное начало для домашних строителей, позволяющее строителям получить «виртуальный» 360-градусный вид плана вашего дома с гораздо большей детализацией, чем статические изображения. и визуализации. Технология 3D-печати использует файлы программного обеспечения для эффективного преобразования ваших чертежей в реальную физическую модель вашего дома.Этот процесс позволяет строителям и владельцам домов лучше понять, какой именно дом будет построен.

Наш первый проект в серии планов домов с 3D-печатью:
Традиционный дом с крытой верандой (№ 187-1001)

В качестве первого в нашей серии планов дома с возможностью 3D-печати мы выбрали этот красивый дом с шестью спальнями, чтобы подчеркнуть открытость планов этажей, когда вы проходите по нему. Многим владельцам домов сложно представить себе, как полы накладываются друг на друга.Помимо второго этажа, этот дом также включает законченный подвал с двумя дополнительными спальнями и семейной зоной. Модель в масштабе позволяет пользователям быстро понять, как эти этажи работают вместе в целом.

House Plan # 187-1001 with photos and statistics.

Что такое 3D-печать? Что такое 3D-принтер?

3D-печать — это процесс создания объекта путем последовательного (аддитивного) наслоения материалов. Используя компьютерные модели, разработанные в САПР или аналогичном программном обеспечении, 3D-принтер преобразует цифровую модель в твердую или физическую.

Преимущества 3D-печати

Преимущества использования 3D-принтера для создания физической модели или копии вашего будущего дома включают:

  • Визуализируйте все углы и расстояния — как снаружи, так и внутри.
  • Улучшайте общение с подрядчиками и привлекайте их для получения желаемых результатов.
  • Обеспечивает подробную эмуляцию дизайна чертежей только в 2D-формате.
  • Продемонстрируйте интерьер и экстерьер, дав обзор всего дома до его постройки.
  • Проверьте ориентацию вашего дома на вашем участке, чтобы оптимизировать солнечный свет в доме.

Преимущества использования 3D-принтера для создания физической модели или копии вашего будущего дома включают:

  • Визуализируйте все углы и расстояния — как снаружи, так и внутри.
  • Улучшайте общение с подрядчиками и привлекайте их для получения желаемых результатов.
  • Обеспечивает подробную эмуляцию дизайна чертежей только в 2D-формате.
  • Продемонстрируйте интерьер и экстерьер, дав обзор всего дома до его постройки.
  • Проверьте ориентацию вашего дома на вашем участке, чтобы оптимизировать солнечный свет в доме.

Как я могу получить свою 3D-модель?

Если у вас дома есть 3D-принтер, это отличный способ начать.MakerBot, пожалуй, самый популярный производитель потребительских 3D-принтеров. Однако пока не многие люди имеют дома 3D-принтеры. К счастью, сегодня во многих городах и штатах есть службы 3D-принтеров. Учитывая, что эта технология находится на такой ранней стадии, и это первая из нашей серии планов домов с возможностью 3D-печати, мы предлагаем версию файлов для 3D-принтера бесплатно, когда вы покупаете пакет для создания файлов САПР плана # 187-1001.

Могу ли я построить свой дом с помощью 3D-принтера?

Теоретически это можно сделать, но мы не советуем! Фактически, дома недавно были построены или находятся в стадии строительства с использованием 3D-принтеров в Амстердаме и Лос-Анджелесе.Эти дома демонстрируют возможности технологии. Однако они также не очень практичны, но при этом чрезвычайно дороги. Некоторые скажут, что они тоже не очень «домашние».

Технология 3D-печати все еще находится на очень ранней стадии — подумайте о персональном компьютере в начале 70-х или мобильных телефонах в начале 80-х. Не исключено, что достижения в области технологии 3D-печати могут революционизировать способ строительства домов. Некоторые потенциальные преимущества 3D-печатных домов в будущем могут быть:

  • Меньше потерь материалов при строительстве домов.
  • Без перевозки материалов и продуктов.
  • Дома построены на заказ.

3D-печать может даже привести к изменению наших собственных предпочтений в дизайне дома.

  • Индивидуальное выражение.
  • Демократизация архитектурного дизайна.

The Plan Collection постоянно ищет новые и инновационные способы улучшить взаимодействие с пользователем во всем, что связано с домом и его постройкой.Мы приветствуем ваши отзывы и предложения.

.3D-принтер

создает 10 домов за ДЕНЬ

Гигантский 3D-принтер создает 10 полноразмерных домов за ДЕНЬ: бунгало, построенные из слоев отходов, стоят менее 3000 фунтов стерлингов каждое

  • Дома были построены из смеси отходов накачано в слои
  • Считается, что строительство каждого дома будет стоить менее 5000 долларов (3000 фунтов стерлингов), а это означает, что доступное жилье можно будет построить быстрее
  • Четыре огромных принтера размером 105 футов в длину, 33 фута в ширину и 22 фута в высоту использовались для построить бунгало
  • Когда-нибудь эту технику можно будет использовать для строительства сложных вилл и небоскребов

Сара Гриффитс

Опубликовано: | Обновлено:

Говорят, что дом мужчины — это его замок, но вскоре он может управлять бунгало, напечатанным на 3D-принтере.

Китайская компания утверждает, что построила 10 особняков в течение 24 часов с использованием современных технологий.

Компактные дома были построены из отходов, которые откачивались слоями, а стоимость строительства каждого дома, как утверждается, составляет менее 5000 долларов (2974 фунта стерлингов).

Press print: A company in China appears to have built 10 detached houses within 24 hours, using giant 3D printers and a quick drying concrete mixture composed of waste materials. The technique could one day be used to construct skyscrapers and villas, according to the ambitious firm Press print: A company in China appears to have built 10 detached houses within 24 hours, using giant 3D printers and a quick drying concrete mixture composed of waste materials. The technique could one day be used to construct skyscrapers and villas, according to the ambitious firm

Печать для печати: Похоже, что компания в Китае построила 10 особняков в течение 24 часов, используя гигантские 3D-принтеры и быстросохнущую бетонную смесь, состоящую из отходов.По словам амбициозной фирмы

CHINA’S 3D PRINTED HOUSES

, согласно сообщениям, 10 домов были напечатаны на 3D-принтере всего за 24 часа, в один прекрасный день эта технология может быть использована для строительства небоскребов и вилл.

Они построены из отходов, откачиваемых из сопла, так что стены возводятся слой за слоем.

Рецепт быстросохнущего цемента совершенно секретен, но полностью изготовлен из переработанных материалов.

Стоимость каждого небольшого жилища составляет менее 3000 фунтов стерлингов (5000 долларов США).

Здания печатались на четырех огромных машинах в Шанхайском промышленном парке высоких технологий.

Новая технология строительства означает, что доступное жилье может создаваться быстрее, чем когда-либо прежде, и есть даже надежда на возведение небоскребов с использованием той же технологии.

Четыре огромных принтера размером 105 футов (32 метра) в длину, 33 фута (10 метров) в ширину и 22 фута (6,6 метра) в высоту были использованы для изготовления бунгало, сообщает китайское информационное агентство Синьхуа.

Китайская фирма Win Sun поставила по трубам смесь цемента и строительного мусора, чтобы возводить стены слой за слоем во время быстрого процесса строительства.

Hi-tech walls: Chinese firm Win Sun piped a mixture of cement and construction waste to build up walls layer by layer (pictured) in a speedy construction process that could transform the way affordable homes are built Hi-tech walls: Chinese firm Win Sun piped a mixture of cement and construction waste to build up walls layer by layer (pictured) in a speedy construction process that could transform the way affordable homes are built

Высокотехнологичные стены: китайская фирма Win Sun применила трубопровод из смеси цемента и строительного мусора для возведения стен слой за слоем (на фото) в ускоренном процессе строительства, который может изменить способ строительства доступных домов

Cheap and cheerful: Each house can be printed for less than $5,000 (£3,000) because the process is so fast and there are few labour costs Cheap and cheerful: Each house can be printed for less than $5,000 (£3,000) because the process is so fast and there are few labour costs

Дешево и сердито: каждый дом можно напечатать менее чем за 5000 долларов (3000 фунтов стерлингов), потому что процесс очень быстрый и требует небольших затрат на рабочую силу.

Рецепт быстросохнущего цемента является совершенно секретным, но полностью изготовлен из переработанных материалов.

Плоды их труда стоят в Шанхайском промышленном парке высоких технологий, в районе Цинпу.

В настоящее время строительные нормы Китая запрещают создание многоэтажных конструкций с помощью 3D-печати. На фотографиях концептуальные дома выглядят так, как будто в них есть комната с высокой крышей, с горизонтальной опорой для одноэтажной крыши дома.

Building regulations prevent the creation of any 3D printed multi-storey structures. The houses (pictured) look as if they have a tall room, with a horizontal support for the house Building regulations prevent the creation of any 3D printed multi-storey structures. The houses (pictured) look as if they have a tall room, with a horizontal support for the house

Строительные нормы и правила запрещают создание любых 3D-печатных многоэтажных конструкций.Дома (на фото) выглядят так, как будто в них есть высокая комната с горизонтальной опорой для одноэтажной крыши дома

Исполнительный директор WinSun Ма Йихэ сказал: «Мы можем напечатать здания с любым цифровым дизайном, который нам предложат наши клиенты. Это быстро и дешево ».

Каждый дом можно напечатать менее чем за 5000 долларов (3000 фунтов стерлингов), потому что процесс очень быстрый и требует небольших затрат на рабочую силу.

Ма занимается проектированием домов с помощью 3D-печати в течение 12 лет и заявила, что они «экологически безопасны и экономичны» по сравнению с традиционными методами строительства.

«Для добычи природного камня мы должны нанимать горняков, выкапывать каменные блоки и распиливать их на куски. Это наносит серьезный ущерб окружающей среде ».

« Но с помощью 3D-печати мы перерабатываем хвосты шахт в пригодные для использования материалы. И мы можем напечатать здания с любым цифровым дизайном, который нам предложат наши клиенты. Это быстро и дешево ».

Проверки качества в настоящее время проводятся путем изучения каждой части конструкции в момент ее распечатки, но, возможно, потребуются более строгие проверки, если люди будут жить в зданиях в будущем.

Ма сказал, что надеется, что однажды эта технология будет использована для строительства небоскребов, и будет работать над созданием целой виллы для следующего проекта компании.

Китай объявил, что первый проект дома, напечатанного на 3D-принтере, будет расположен в Циндао, крупном городе в провинции Шаньдун, Восточный Китай, с населением почти девять миллионов человек.

Speedy: The quick drying cement is piped with multi-directional sprays and the recipe is top secret, but is made entirely from recycled materials Speedy: The quick drying cement is piped with multi-directional sprays and the recipe is top secret, but is made entirely from recycled materials

Speedy: быстросохнущий цемент распыляется по трубам с разнонаправленным распылителем, рецепт совершенно секретен, но полностью изготовлен из переработанных материалов.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
